Vsakovací bloky

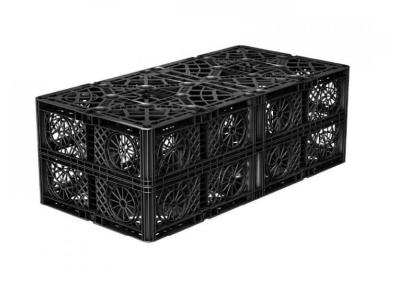

Vsakovací bloky jsou plastové moduly ukládané pod terén, do kterých se svádí dešťová nebo přečištěná voda z ČOV. Ta se z nich postupně vsakuje do podloží. Bloky můžete skládat vedle sebe i vrstvit na sebe, takže tvar a objem sestavy přizpůsobíte místu na pozemku. V praxi se jeden blok rovná 1 kubíku štěrku.
Jak vsakovací bloky fungují a kdy je zvolit?
Dešťová voda ze střechy nebo ze zpevněných ploch se potrubím přivede do sestavy bloků uložené pod terénem. Sestava vodu pojme a postupně ji odvádí do okolního podloží. Skládáním a vrstvením bloků vytvoříte celek, který odpovídá prostoru na pozemku. Na trhu se pro podobné modulární sestavy používá také označení „vsakovací box“.
Popis produktu uvádí, že blok slouží k vsakování dešťové vody i přečištěné vody z domovních čistíren odpadních vod, a to u objektů od rodinných domů až po velké haly a obchodní centra.
Vsakování, nebo retence
Sestavu z bloků lze podle montážního návodu použít také jako retenci s regulovaným odtokem. V takovém případě se místo geotextilie, případně v kombinaci s ní, obaluje nepropustnou fólií. Skladba se proto liší od běžného vsakování.
Blok, tunel, nebo vsakovací jímka
Bloky tvoří modulární skládanou sestavu. Naproti tomu se vsakovací tunely skládají z tunelových prvků doplněných čely a vsakovací jímky mají podobu šachet. Pokud chcete dešťovou vodu spíše zachytit a využít, například na zálivku nebo v domě, hodí se akumulační nádrž. Podívejte se na nádrže na dešťovou vodu pro zahradu nebo sestavy pro dům a zahradu.
Co si ověřit před návrhem vsakování?
Vsakování funguje jen tam, kde to dovolí podloží a místní podmínky. Před návrhem sestavy si ověřte:
- Vsakovací schopnost podloží: Zjišťuje se geologickým průzkumem, který se podle technické normy provádí u každé stavby. Bez dostatečně propustného podloží voda nemá kam odtékat.
- Hladina podzemní vody: Podle normy TNV 75 9011 má být základová spára vsakovacího zařízení alespoň 1,0 m nad maximální hladinou podzemní vody.
- Velikost sestavy: Navrhuje se podle odvodňované plochy, návrhových srážek a vsakovací schopnosti podloží. Návrhem vsakovacích zařízení se zabývá norma ČSN 75 9010 Vsakovací zařízení srážkových vod. Výpočet proto doporučujeme svěřit projektantovi.
- Umístění a odstupy: Dodržte odstupy od budov, stromů a dalších podzemních objektů podle montážního návodu a projektu.
Vsakování se navíc posuzuje při povolování stavby. Podrobnosti najdete v častých otázkách níže.
Montáž sestavy ze vsakovacích bloků
Montáž a kontrolu má provádět kvalifikovaná osoba podle montážního návodu. V hlavních krocích vypadá postup takto:
- Výkop o něco širší než půdorys sestavy, se zhutněným dnem a štěrkovým podsypem
- Obalení sestavy filtrační geotextilií, která chrání bloky před zanášením okolní zeminou (u retence nepropustná fólie)
- Propojení sousedních bloků spojkami a jejich případné vrstvení podle návodu
- Napojení přítoku přes předřazenou filtraci
- Zásyp a výška krytí podle kategorie zatížení, kterou uvádí návod
Pokud si nejste jisti, jaké řešení vsakování zvolit, rádi vám poradíme s výběrem.
Časté otázky
Ano. Dešťová voda s sebou nese listí a hrubé nečistoty, které by sestavu bloků postupně zanesly. Před bloky se proto zařazuje filtrace, například filtrační šachta, usazovací nádrž nebo filtrační koš. Konkrétní řešení určí návod a projekt.
Záleží na výšce krytí a kategorii zatížení, které stanoví montážní návod. Pro pojezd nákladních vozidel je potřeba větší krytí než pod trávníkem nebo plochou pro pěší. Během stavby ale přes uložené moduly nesmí přejíždět stavební technika.

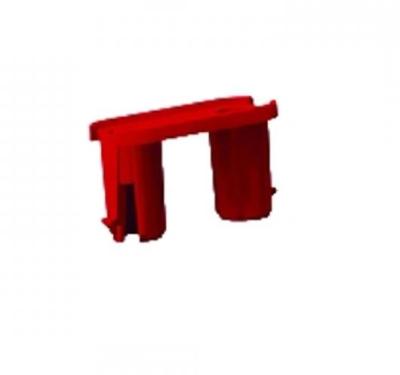

Sousední bloky se propojují spojkami, které najdete přímo v této kategorii. Při vrstvení bloků na sebe a při určení počtu spojek postupujte podle návodu k produktu.
Podle popisu produktu je blok určen i pro přečištěnou vodu z domovních ČOV. Montážní návod se ale vztahuje výhradně na dešťovou vodu a jiné použití je nutné schválit s výrobcem. Vsakování přečištěné vody navíc podléhá povolení vodoprávního úřadu a obvykle i posouzení odborně způsobilé osoby, například hydrogeologa. Podmínky ověřte před návrhem.
Podle metodického doporučení ministerstev z roku 2021 se vsakování posuzuje v rámci povolování stavby a vodoprávní úřad se k němu vyjadřuje. Vsakovací schopnost podloží je přitom potřeba doložit průzkumem. Aktuální postup pro váš pozemek si ověřte na příslušném stavebním úřadu.
