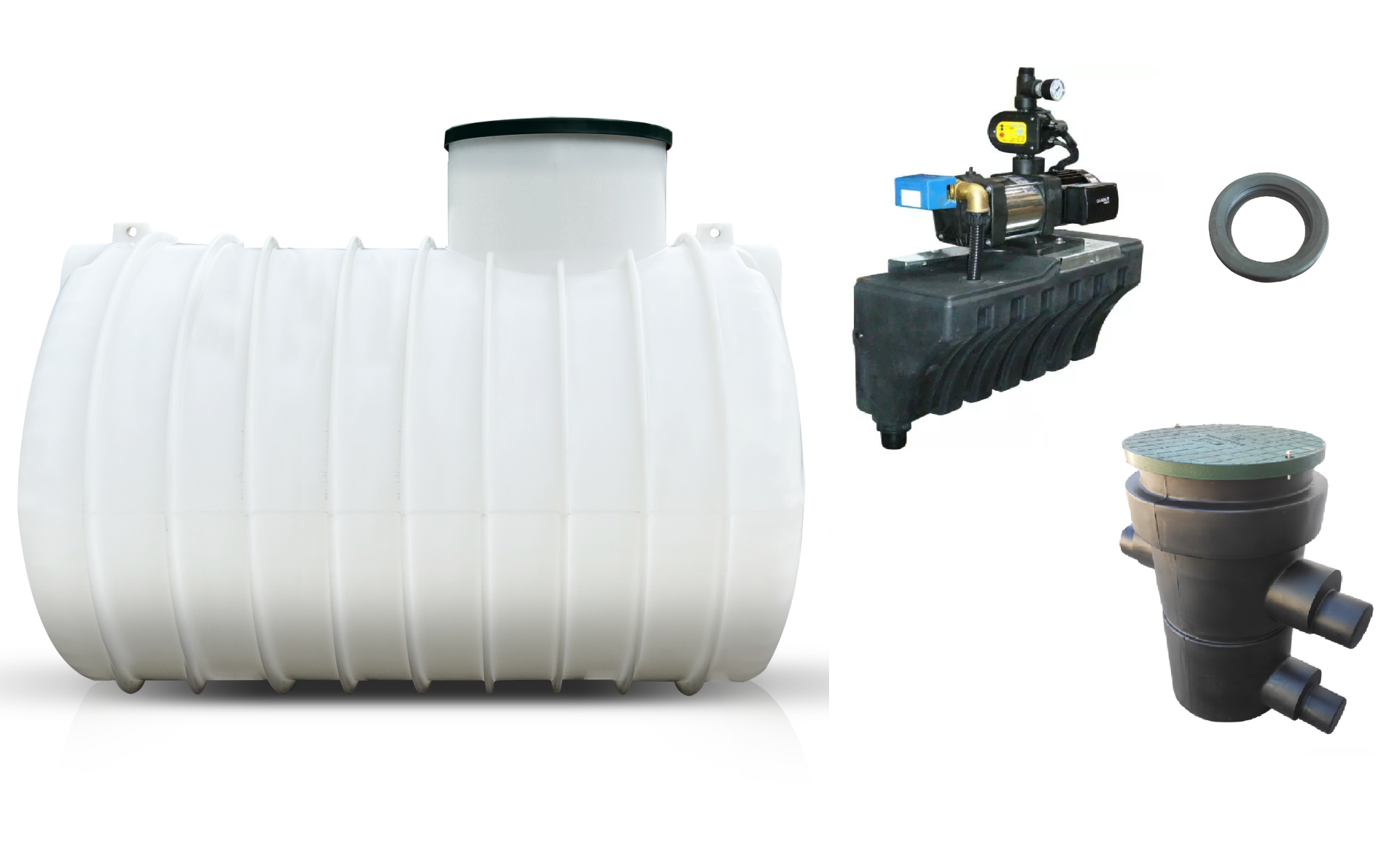

Sada PROFI s dešťovou nádrží ABAND 5m3

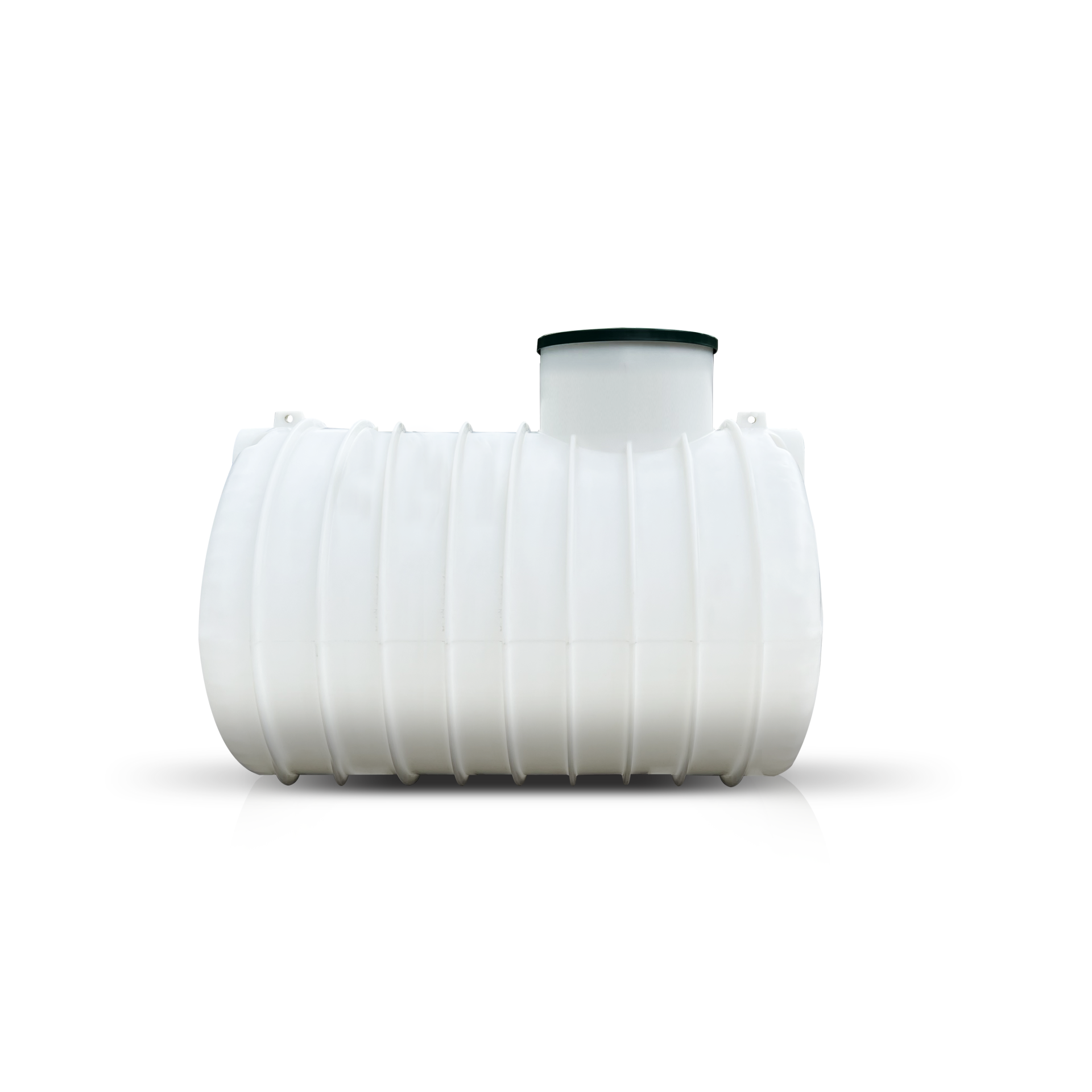

NÁDRŽ 5 m3

• žádné sváry - nádrž odlita jako jeden kus
• vyrobena z kvalitního PE (polyethylenu) bez příměsi recyklovaného materiálu
• zcela samonosná konstrukce bez nutnosti nákladného betonování
• zvolíte si umístění nátoku přepadu a dalších prostupů
• nádrž obsahuje masivní oka pro snadnou manipulaci

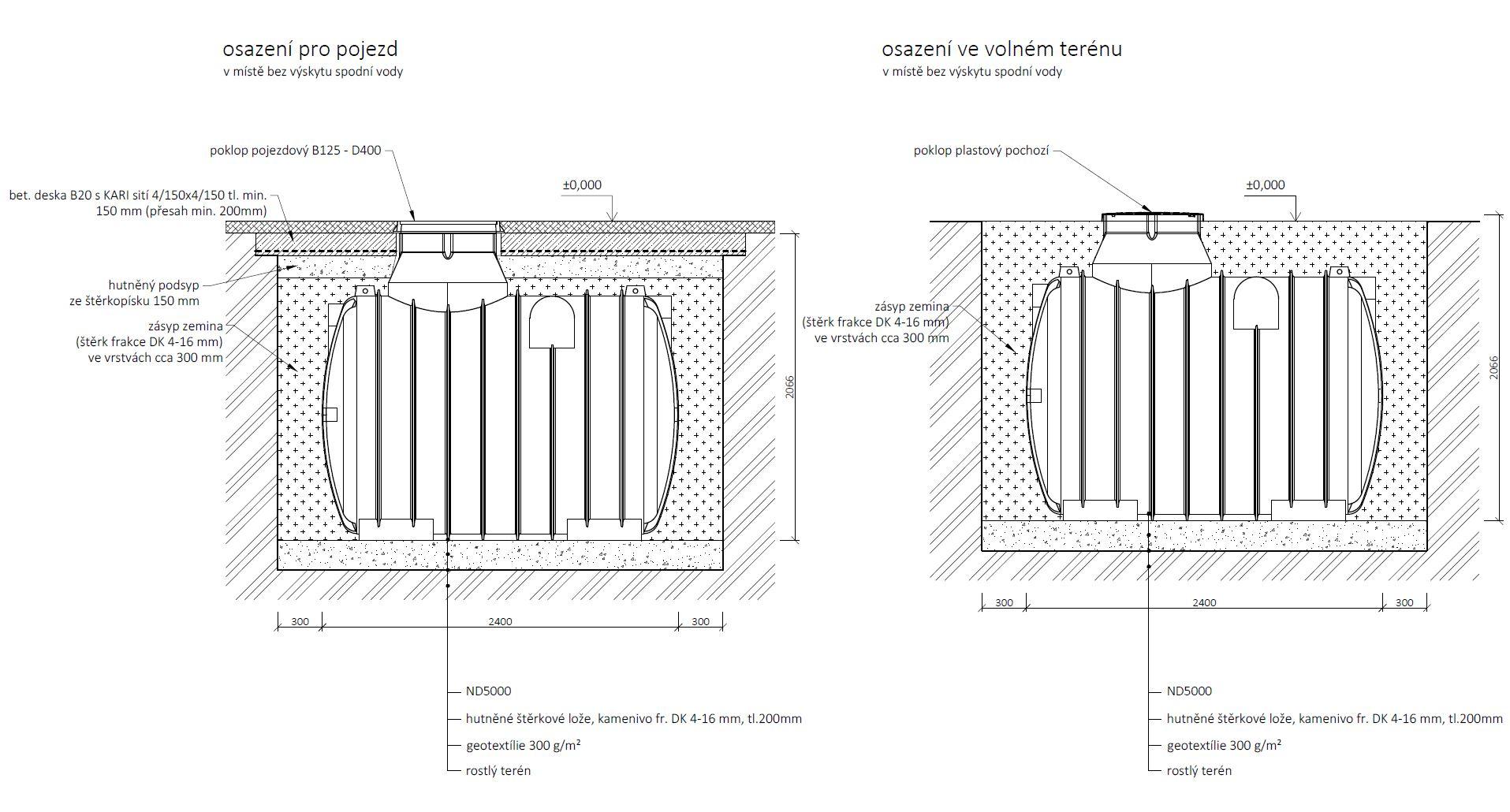

Konstrukce nádrže je zcela samonosná a nevyžaduje žádné betonování. Stačí pouze usazení na zhutněný podklad a obsyp optimálně pevným materiálem propouštějícím vodu, bez ostrých částí. (např. drcené kamenivo frakce 4-16 mm se zásypem po vrstvách 300 mm). Díky tomu se výrazně sníží stavební náklady. Přesné podmínky stavební připravenosti naleznete v záložce PŘÍLOHY

Vlastnosti:

• materiál PE - NATUR
• užitný objem 5 m3
• výška 2065 mm
• délka 2400 mm
• šířka 1690 mm
• průměr revizního otvoru 600 mm
• hmotnost 180 kg
• manipulační oka
• zelený UV stabilní poklop s nosností 200 kg
• záruka 10 let

FILTRAČNÍ ŠACHTA

Samonosná šachta určená k filtraci dešťové vody ze střech rodinných domů s plochou max. 250 m2.
Nátokové potrubí je možné zvolit DN110 nebo DN150. U většího průměru je třeba provést částečné zkrácení přívodního potrubí (odstranit část potrubí DN110).

Vlastnosti:

• materiál polyethylen - prvoplast
• výška 700 mm
• průměr šachty 400 mm
• délka včetně potrubí 700 mm
• filtrační koš průměr 337 mm, výška 245 mm.
• nátok a odtok (zaslepený) DN 110/DN150
• bezpečnostní přepad (zaslepený) DN 110/DN150
• plastový poklop s nosností do 400 kg
• výškový rozdíl mezi nátokem a odtokem 255 mm.

Instalace šachty je velmi jednoduchá. Umístěte ji na vyrovnaní a zhutněný základ, napojte požadované potrubí a následně rovnoměrně obsypte a zhutněte tříděnou zeminou. Šachtu je možné navýšit nástavcem, a tak usadit hlouběji do terénu (v případě zájmu nás kontaktujte).

ČERPACÍ A DOPLŇOVACÍ POTRUBÍ

Před expedicí si společně určíme místa, kde budete chtít do nádrže připravit prostupy pro nátok a odtok. Dále si zvolíte místo vyvedení sacího potrubí (nejčastěji PPR potrubí zakončené svěrnou spojkou). Při realizaci pak jednoduše dopojíte vaše PPR/PVC potrubí a dodanými svěrnými spojkami zajistíte.

AUTOMATICKÁ VÍCECESTNÁ VODÁRNA

Active Switch je kompaktní automatická sestava navržená tak, aby zajišťovala nepřerušenou dodávku užitkové vody z dešťové nádrže. Řídicí jednotka sleduje dostupnost vody v systému. Když není v nádrži dostatek dešťové vody, automaticky přepne sání na vodovodní řad. Tím chrání připojená odběrná místa před chodem nasucho a současně upřednostňuje využití dešťové vody před vodou z řadu.

Přepínání mezi zdroji řeší třícestný ventil na sací straně čerpadla. Provoz je typu start-stop s kontrolou tlaku a průtoku. Při poklesu tlaku pod nastavenou mez se čerpadlo spustí, po uzavření odběru se zastaví. Pokud dojde voda, systém čerpadlo vypne, nahlásí poruchu a po určité době zkusí automatický restart. Jakmile jsou podmínky opět v normálu, obnoví běžný provoz.

Z konstrukčního hlediska se systém skládá z polyetylenové konzole / nádrže, čerpadla EURO INOX 30/50 M IE2, nástěnného držáku a hladinového snímače s kabelem 20 m.

Mezi hlavní technické parametry patří maximální průtok 80 l/min (4,8 m3/h), maximální dopravní výška 42,2 m, maximální tlak systému 6 bar, maximální tlak vodovodního řadu 4 bar a maximální příkon 880 W při napájení 1x 220–240 V / 50 Hz.

Výrobek je vhodný tam, kde je cílem úspora pitné vody a automatické využití srážkové vody v domě nebo kolem domu.

Systém není určen pro distribuci pitné vody.

Parametry:

• maximální výtlak 42 m
• maximální průtok 80 l/min
• jmenovité napětí 230 V
• jmenovitý výkon motoru 0.55 kW
• plovák s kabelem 20 m
• automatická tepelná ochrana
• zabudovaná ochrana proti běhu nasucho
• maximální sací výška 8 m
• maximální teplota média 40 C°
• délka napájecího kabelu 1.2 m

FILTR JEMNÝCH ČÁSTIC S PROPLACHEM

Filtr s proplachem Protector Mini je určen k odfiltrování mechanických nečistot z pitné a užitkové vody. Chrání vodovodní potrubí a nainstalované armatury včetně zařízení, před funkčními závadami a korozí vyvolanými cizími částicemi, např. kousky rzi, pilin či písku aj.

Parametry

• mosazná hlavice s manometrem a přípojem s vnějším a vnitřním závitem
• filtr s mosaznou hlavicí a plastovým transparentním tělem
• nerezová filtrační vložka
• 2 připojovací šroubení
• vypouštěcí ventil
