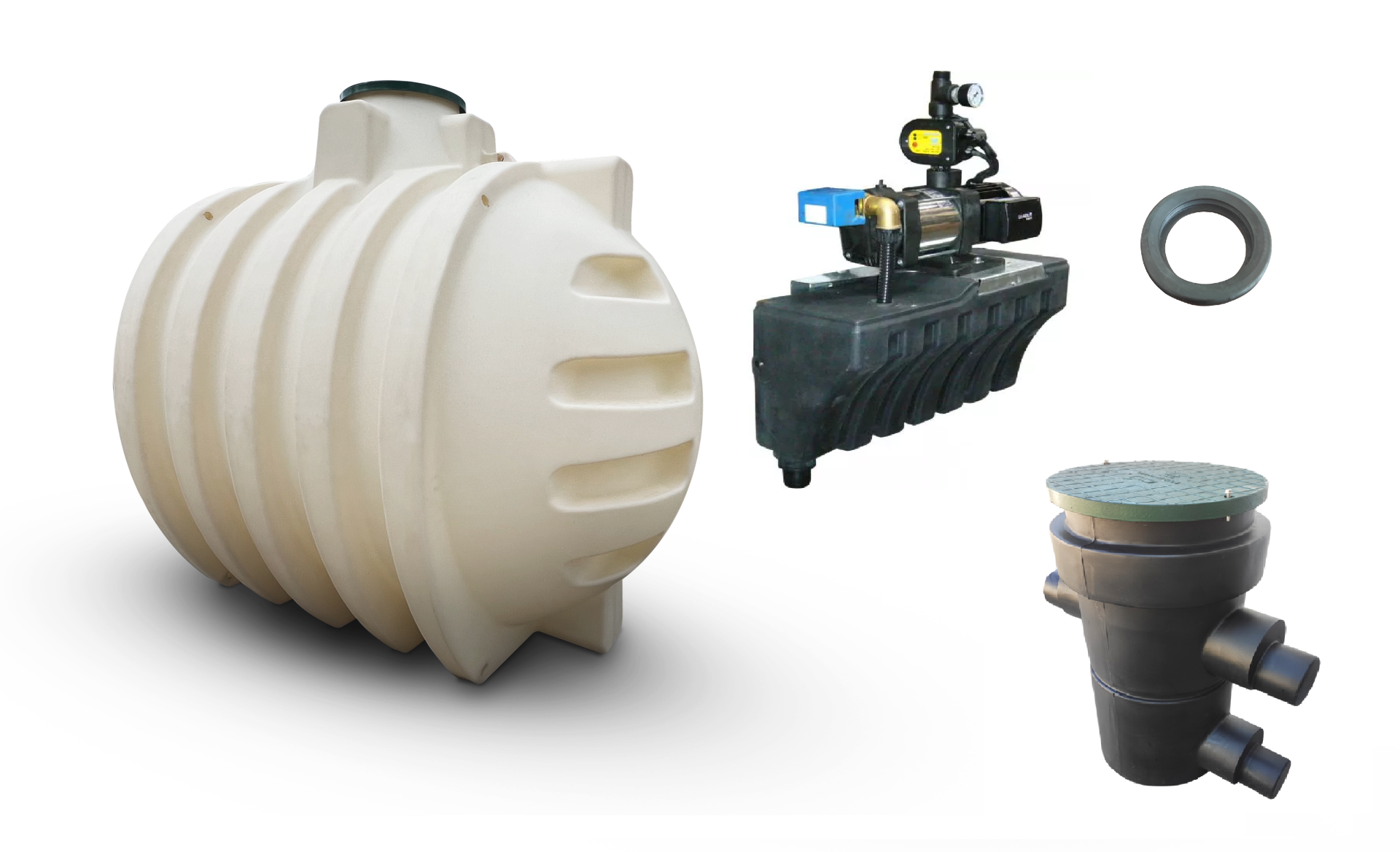

Sada PROFI s dešťovou nádrží ABAND 10m3

Nádrž 10 m3

Jediná v Česku odlévaná nádrž, která má objem SKUTEČNĚ 10.000 litrů

Hlavní výhody:

• skvělé statické vlastnosti
• žádné sváry - nádrž odlita jako jeden kus
• vyrobena z kvalitního PE (polyethylenu) bez příměsi recyklovaného materiálu
• zcela samonosná konstrukce bez nutnosti nákladného betonování
• zvolíte si umístění nátoku přepadu a dalších prostupů
• můžete propojit několik nádrží a využít obrovský objem
• nádrž obsahuje masivní oka pro snadnou manipulaci

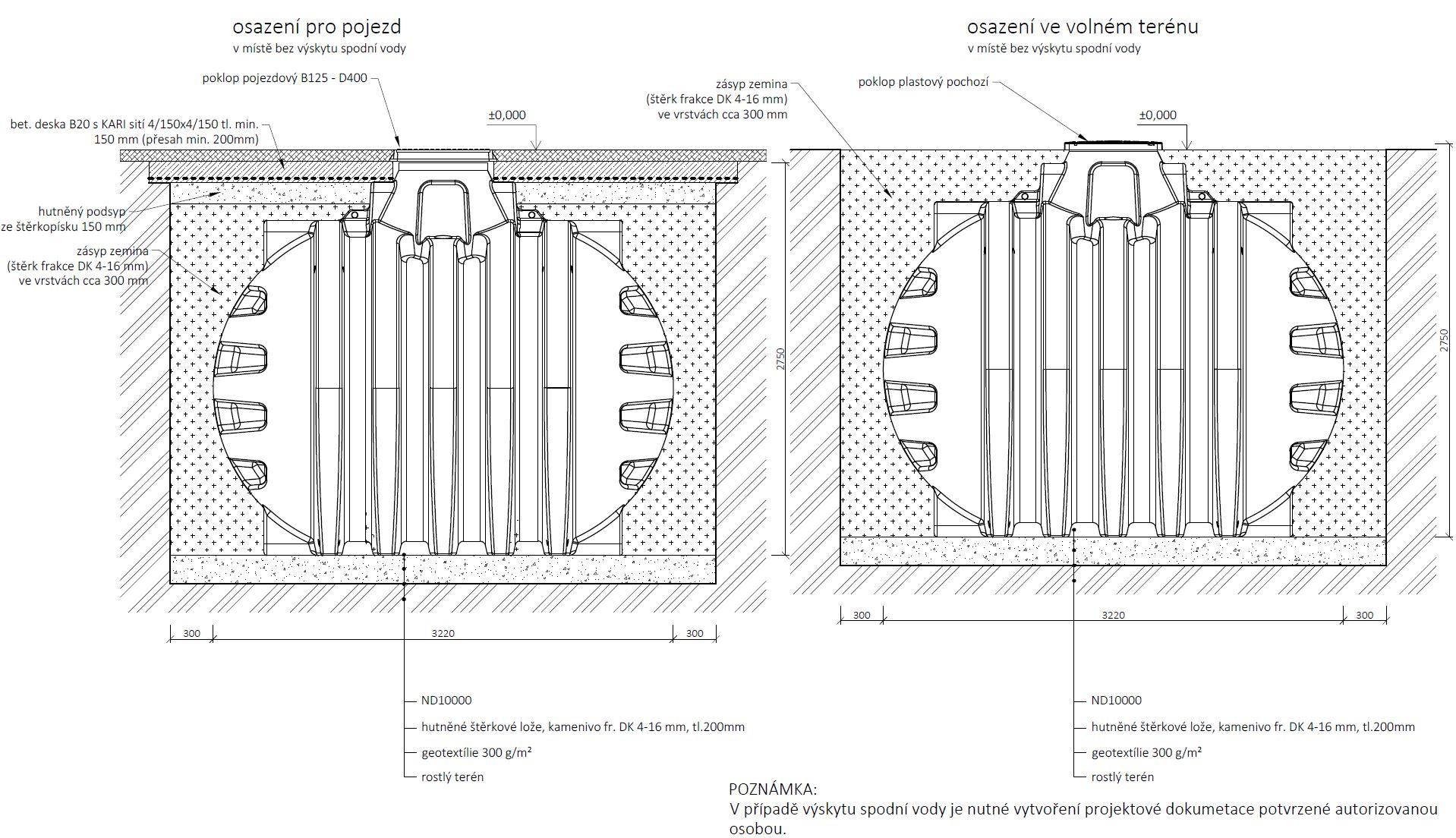

Konstrukce nádrže je zcela samonosná a nevyžaduje žádné betonování. Stačí pouze usazení na zhutněný podklad a obsyp optimálně pevným materiálem propouštějícím vodu, bez ostrých částí. (např. drcené kamenivo frakce 4-16 mm se zásypem po vrstvách 300 mm). Díky tomu se výrazně sníží stavební náklady. Podrobnosti a podmínky stavební připravenosti najdete v záložce přílohy.

Revizní otvor je možné prodloužit nástavcem 250 mm a nádrž usadit hlouběji do země.

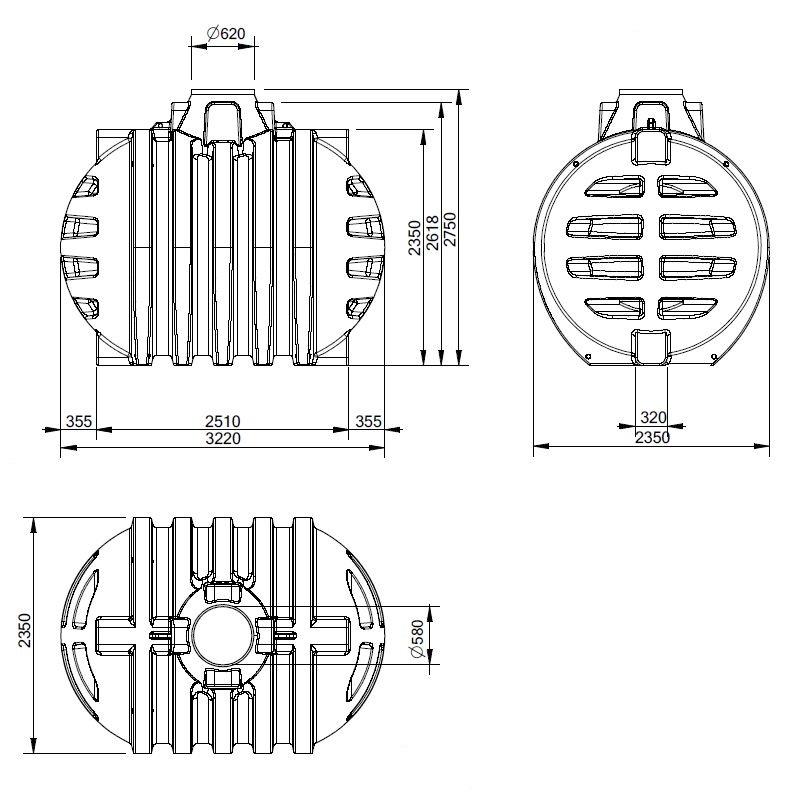

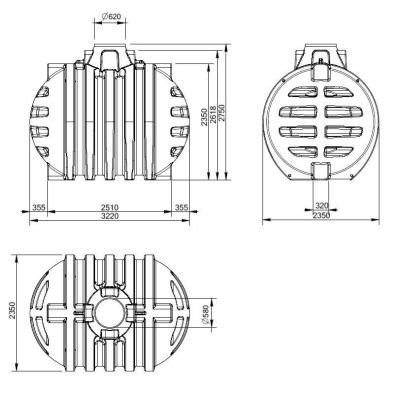

Vlastnosti:

• materiál PE - NATUR
• užitný objem 10 m3
• výška 2750 mm
• délka 3220 mm
• šířka 2350 mm
• průměr revizního otvoru 600 mm
• hmotnost 380 kg - důležitý ukazatel statických vlastností
• zelený UV stabilní poklop s nosností 200 kg
• záruka 10 let

FILTRAČNÍ ŠACHTA

Samonosná šachta určená k filtraci dešťové vody ze střech rodinných domů s plochou max. 250 m2.
Nátokové potrubí je možné zvolit DN110 nebo DN150. U většího průměru je třeba provést částečné zkrácení přívodního potrubí (odstranit část potrubí DN110).

Vlastnosti:

• materiál polyethylen - prvoplast
• výška 700 mm
• průměr šachty 400 mm
• délka včetně potrubí 700 mm
• filtrační koš průměr 337 mm, výška 245 mm.
• nátok a odtok (zaslepený) DN 110/DN150
• bezpečnostní přepad (zaslepený) DN 110/DN150
• plastový poklop s nosností do 400 kg
• výškový rozdíl mezi nátokem a odtokem 255 mm.

Instalace šachty je velmi jednoduchá. Umístěte ji na vyrovnaní a zhutněný základ, napojte požadované potrubí a následně rovnoměrně obsypte a zhutněte tříděnou zeminou. Šachtu je možné navýšit nástavcem, a tak usadit hlouběji do terénu (v případě zájmu nás kontaktujte).

ČERPACÍ A DOPLŇOVACÍ POTRUBÍ

Před expedicí si společně určíme místa, kde budete chtít do nádrže připravit prostupy pro nátok a odtok. Dále si zvolíte místo vyvedení sacího potrubí (nejčastěji PPR potrubí zakončené svěrnou spojkou). Při realizaci pak jednoduše dopojíte vaše PPR/PVC potrubí a dodanými svěrnými spojkami zajistíte.

AUTOMATICKÁ VÍCECESTNÁ VODÁRNA

Jednotka detekuje nedostatek vody ve sběrném systému dešťové vody a hlavním sběrném systému a zajistí, aby systém pracoval správně.

Použití tohoto systému je všeobecně vhodné na zavlažování, pračky, splachovací nádrže na WC a systémy čističů podlahy.

Hlavním cílem systému je dát přednost používání dešťové vody místo vody z vodovodu. Jestliže je dešťové vody zachycené ve sběrné nádrži nedostatek, řídící jednotka předává signál systému dodávky vody z vodovodu. Systém není určen k využití pitné vody.

Spojení mezi sběrnou nádrží dešťové vody a sběrnou nádrží vody z vodovodu, která je zabudována do sytému, se provádí pomocí trojcestného ventilu nainstalovaného na sání čerpadla.

Čerpadlo pracuje stejně jako čerpadlo se systémem „start-stop“ a ovládáním průtoku a tlaku. Jestliže tlak poklesne pod nastavenou hodnotu, dojde ke spuštění čerpadla. Jestliže je nedostatek vody, čerpadlo se zastaví a na panel ovládání čerpadla je signalizováno výstražné hlášení. Po předem nastaveném časovém intervalu se čerpadlo znovu spustí a pokud všechny činnosti budou v rámci parametrů, bude normálně pokračovat v provozu.

Rozsah dodávky

• Jednotka RWS pro odvod dešťové i nedešťové vody
• Upevňovací konzola a příslušenství
• Snímač vodní hladiny s kabelem o délce 20 m

Parametry

• Výtlak max. 48 metrů
• Průtok max. 85 l/min
• Jmenovité napětí 230V
• Plovák
• Automatická tepelná ochrana
• Ochrana proti běhu nasucho
• Sací výška max. 9 metrů
• Zpětná klapka
• Jmenovitý výkon motoru 1.0 kW
• Stupeň krytí IP 44
• Spínací tlak 2 Bary
• Vypínací tlak - maximální tlak čerpadla
• Teplota média max. 35 C°
• Délka napájecího kabelu 1.5 m

FILTR JEMNÝCH ČÁSTIC S PROPLACHEM

Filtr s proplachem Protector Mini je určen k odfiltrování mechanických nečistot z pitné a užitkové vody. Chrání vodovodní potrubí a nainstalované armatury včetně zařízení, před funkčními závadami a korozí vyvolanými cizími částicemi, např. kousky rzi, pilin či písku aj.

Parametry

• mosazná hlavice s manometrem a přípojem s vnějším a vnitřním závitem
• filtr s mosaznou hlavicí a plastovým transparentním tělem
• nerezová filtrační vložka
• 2 připojovací šroubení
• vypouštěcí ventil
