Identifikační údaje
| Místo realizace | Základní škola, Dolní Maxov 208, Josefův Důl (okres Jablonec nad Nisou, Liberecký kraj) |
|---|---|
| Investor | Obec Josefův Důl, Dolní Maxov 218 |
| Dodavatel technologie a realizace | ABPLAST Group s.r.o. |
| Rok realizace | 2024 |
| Kapacita | 50 EO (jmenovitý denní průtok 7,5 m³/den) |
| Typ ČOV | AT50 ovál iPS s integrovanou čerpací stanicí a odlučovačem tuků |
Situace před realizací
Základní škola v Dolním Maxově, místní části obce Josefův Důl v Jizerských horách, byla odkanalizována přes vlastní čistírnu odpadních vod s lapačem tuků. Původní technologie ale přestala spolehlivě plnit svoji funkci a stala se nefunkční – bylo proto nutné ji odstranit a nahradit novým, spolehlivým řešením.
Součástí provozu je školní jídelna, jejíž kuchyně produkuje tukové odpadní vody. Do nové linky proto byl znovu zařazen samostatný odlučovač tuků, který chrání biologický stupeň před přetížením a zajišťuje stabilní chod čistírny i při nárazovém zatížení během provozu školy.
Popis řešení

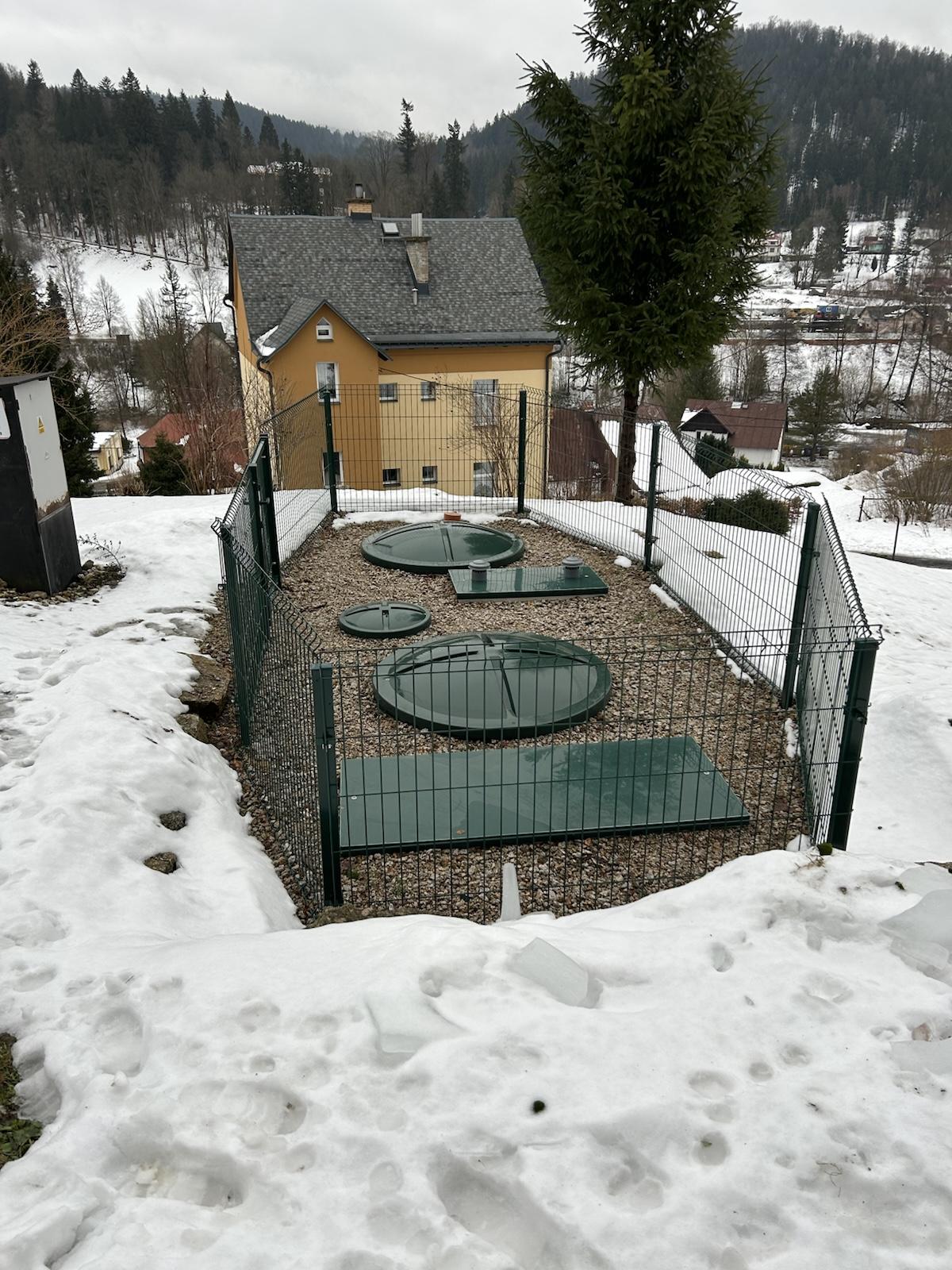

Jako náhrada původní nefunkční čistírny a lapače tuků byla pro odkanalizování základní školy osazena kompaktní balená čistírna AT50 ovál iPS o kapacitě 50 EO. Celá technologie je sdružena do jediné oválné polypropylénové nádrže (5,66 × 2,26 × 2,50 m, užitný objem 21,4 m³), která v jednom kompaktním tělese spojuje mechanické předčištění, integrovanou čerpací stanici, nízkozatěžovanou aktivaci, dosazovací i retenční prostor.
Odpadní voda s hrubými nečistotami natéká do integrované čerpací stanice (užitný objem 2,2 m³) vybavené plastovým česlovým košem pro mechanické předčištění. Dvě ponorná kalová čerpadla HCP s mělnícím systémem (1× pracovní, 1× mokrá rezerva) dopravují předčištěnou vodu do biologického reaktoru.
Biologické čištění probíhá v neprovzdušňovaném labyrintovém prostoru se šesti komorami (systém VFL®) a v provzdušňované aktivační zóně s jemnobublinnými trubkovými elementy s polyuretanovou membránou. Interní recirkulaci kalu zajišťují mamutková čerpadla, přebytečný kal je aerobně stabilizován přímo v nádrži. Tukové odpadní vody ze školní kuchyně procházejí samostatným odlučovačem tuků ještě před vstupem do hlavní splaškové sítě.
Provoz celé linky řídí mikroprocesorová řídicí jednotka AQC Basic ve spojení s řízením čerpací stanice AQC iPS. Čistírna pracuje v plně automatickém režimu bez nároků na stálou obsluhu a poruchové stavy hlásí optickou a zvukovou signalizací. Vyčištěná voda je odváděna do dešťové kanalizace obce a jejím prostřednictvím do vodoteče Kamenice; návrhová účinnost čištění pro BSK₅ přesahuje 94 %.
Použitá technologie
| Čistírna odpadních vod | ČOV AT50 ovál iPS – kompaktní biologická čistírna pro 50 EO, navržená jako jeden funkční výrobek s celou technologií sdruženou do jediné oválné polypropylénové nádrže. Jmenovitý denní průtok 7,5 m³/den, návrhová účinnost čištění pro BSK₅ nad 94 %. |
|---|---|
| Integrovaná čerpací stanice | Součást reaktoru s plastovým česlovým košem pro mechanické předčištění. Předčištěnou vodu do biologické části dopravují ponorná kalová čerpadla s mělnícím systémem – jedno pracovní, druhé v záloze. |
| Odlučovač tuků | Předčištění tukových odpadních vod ze školní kuchyně ještě před jejich vstupem do biologické části, které chrání aktivaci před přetížením. |
| Biologické čištění | Nízkozatěžovaná aktivace v labyrintovém uspořádání (systém VFL®) s jemnobublinným provzdušňováním. Recirkulaci kalu zajišťují mamutková čerpadla a přebytečný kal se stabilizuje aerobně přímo v nádrži. |
| Řízení a automatizace | Plně automatický provoz řízený mikroprocesorovou jednotkou AQC Basic. Poruchové stavy hlásí optická a zvuková signalizace, obsluha je potřeba jen ve formě dozoru. |
| Elektro a napájení | Napojení na stávající areálový rozvod, napěťová soustava 400/230 V, instalovaný příkon jen 1,83 kW. Díky nízkozatěžované aktivaci je denní spotřeba energie nízká (cca 10,7 kWh) a provoz předvídatelný. |
Přínosy realizace
- ✓Nová technologie AT50 ovál iPS nahradila původní nefunkční čistírnu a lapač tuků a obnovila spolehlivé čištění splaškových vod ze školy (návrhová účinnost pro BSK₅ přes 94 %).
- ✓Vyčištěná voda odtéká přes dešťovou kanalizaci obce do vodoteče Kamenice – čistírna tak přispívá k ochraně kvality vody v recipientu.
- ✓Kompaktní jednonádržové řešení sdružuje celou technologii do jednoho tělesa a minimalizuje stavební zásah i zábor plochy.
- ✓Samostatný odlučovač tuků chrání biologický stupeň před přetížením z provozu školní kuchyně a prodlužuje životnost celé linky.
- ✓Plně automatický provoz s mikroprocesorovým řízením minimalizuje nároky na obsluhu – stačí běžný dozor.
- ✓Polypropylénová konstrukce reaktoru je korozivzdorná, odolná povětrnostním vlivům a nevyžaduje povrchovou ochranu.
- ✓Nízká spotřeba elektrické energie (cca 10,7 kWh/den) a předvídatelná provozní rutina – odvoz stabilizovaného kalu fekálním vozem přibližně 3× ročně.
- ✓Záruka 10 let na skelet technologické linky.
