Identifikační údaje
| Místo realizace | Ludmírov č. p. 2, okres Prostějov, Olomoucký kraj |
|---|---|
| Investor | Obec Ludmírov |
| Řešený objekt | Domov pro seniory (stavba občanského vybavení) |
| Projektant | VESIS s.r.o. |
| Dodavatel technologie a realizace | ABPLAST Group s.r.o. |
| Termín realizace | 07/2023 |
| Kapacita | 50 EO |
| Typ ČOV | AQUATEC AT50 ovál iPS s kalojemem – kompaktní biologická čistírna odpadních vod |
Situace před realizací
Obec Ludmírov na Prostějovsku nemá vybudovanou soustavnou splaškovou kanalizaci. Část zástavby je napojena přes septiky na nesoustavnou dešťovou stoku, zbytek odpadních vod se odváží z jímek. Výstavba oddílné splaškové kanalizace s centrální obecní čistírnou je sice v plánu, naráží však na financování a zůstává otázkou vzdálenější budoucnosti.

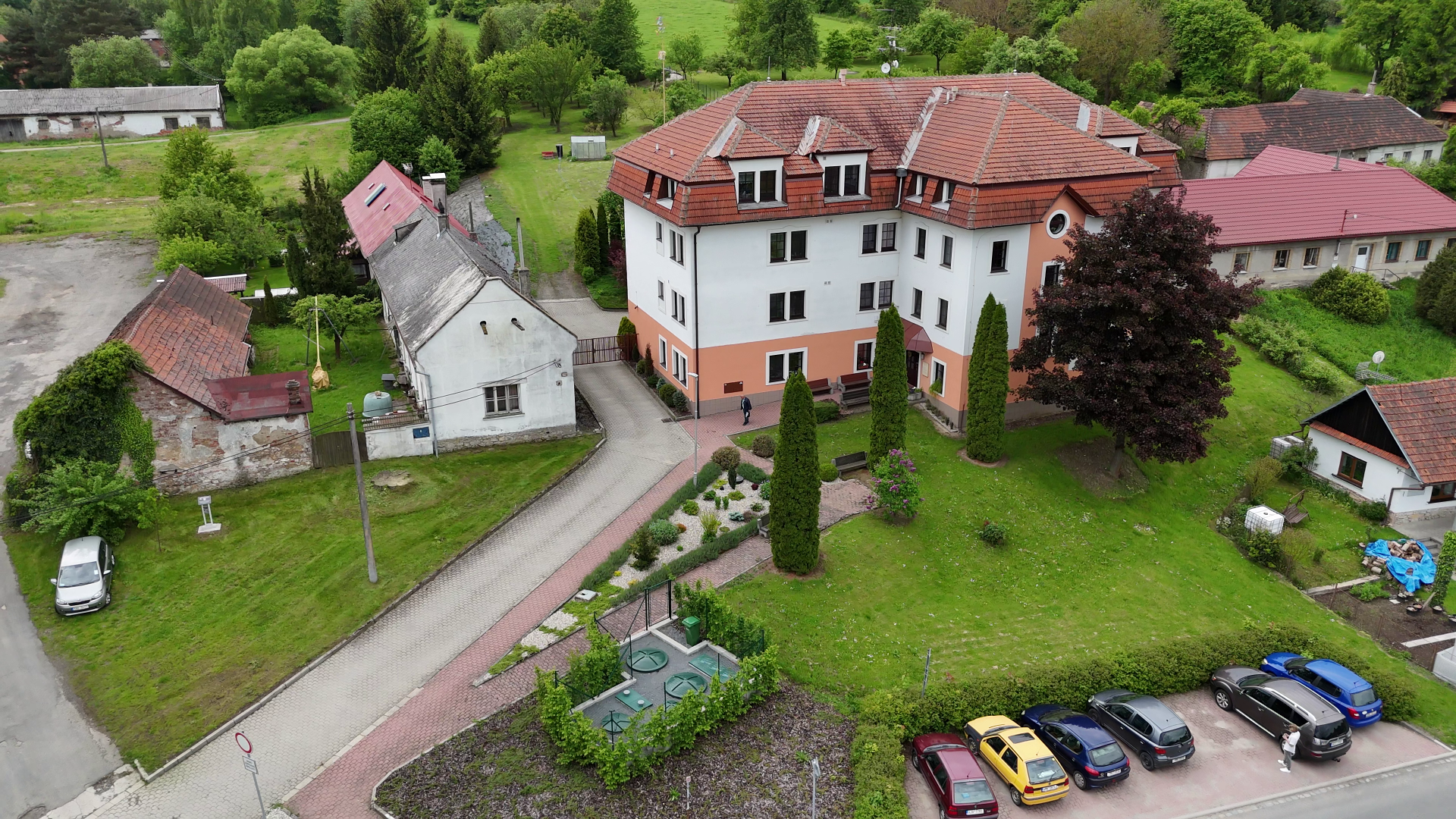

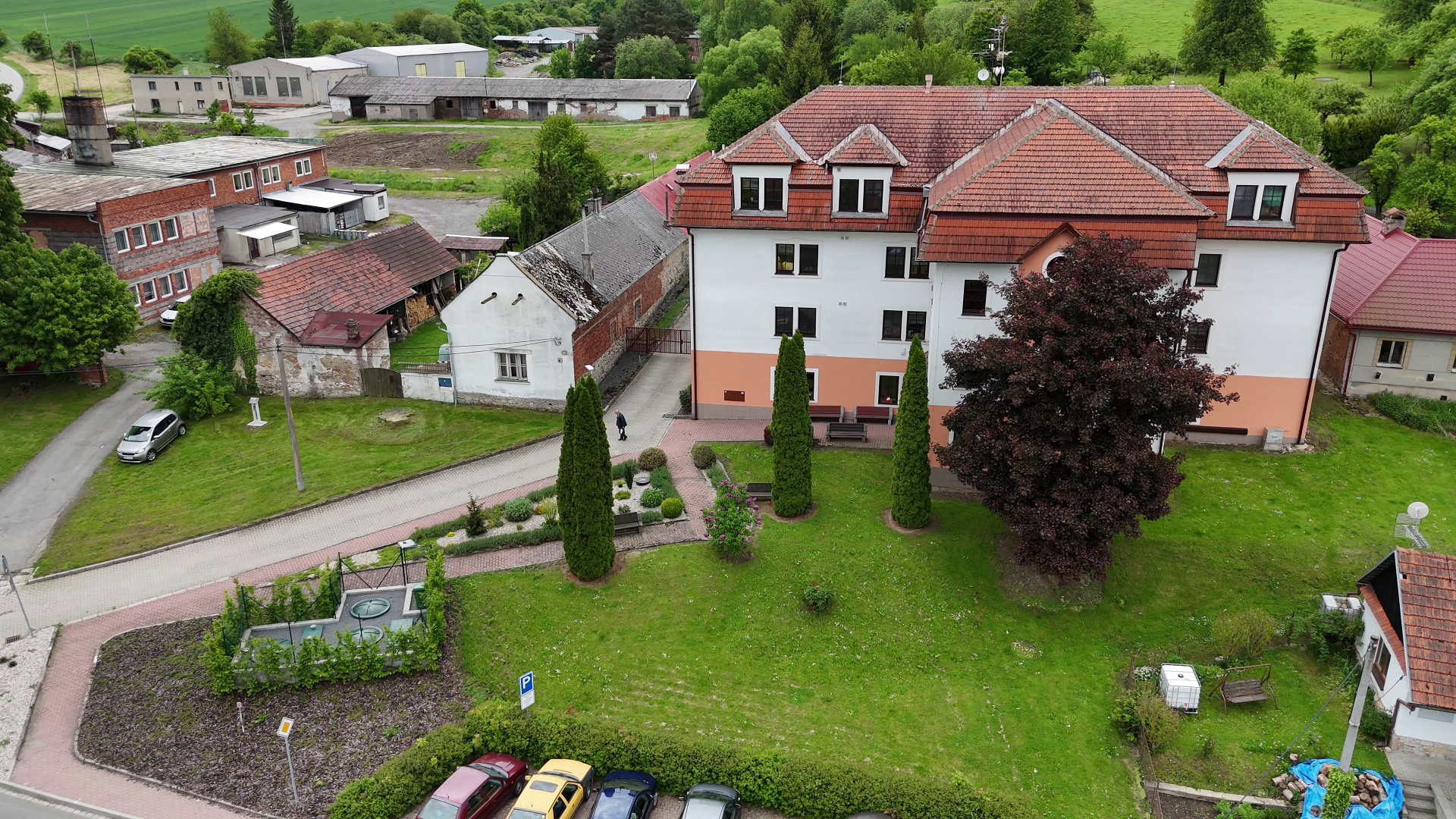

Obecní domov pro seniory v objektu č. p. 2 byl odkanalizován oddílnou splaškovou kanalizací ukončenou v betonové jímce na vyvážení. Zařízení s celoročním, prakticky nepřerušovaným provozem tak znamenalo trvalé náklady na vývoz – a žádné čištění odpadních vod. Protože napojení na veřejnou kanalizaci nebylo možné, zvolila obec jako trvalé a legislativně čisté řešení vlastní kompaktní čistírnu odpadních vod.
Popis řešení
Technologická linka je navržena jako jednoduchý a provozně nenáročný celek, který zvládne stabilní zatížení domova pro seniory a zároveň se obejde bez rozsáhlých stavebních zásahů v areálu.
Stávající kanalizační potrubí bylo před betonovou jímkou přerušeno a novou trasou gravitační kanalizace svedeno k čistírně. Původní jímka byla vyčištěna a ponechána na místě. Splaškové vody natékají do integrované čerpací stanice (iPS), která je konstrukční součástí bioreaktoru – odpadá tak samostatný stavební objekt čerpací stanice a zmenšuje se zábor pozemku. Zde probíhá mechanické předčištění na plastovém česlovém koši, pod nímž jsou umístěny difuzory rozmělňující tuhé nečistoty. Ponorné kalové čerpadlo s mělnícím systémem dopravuje předčištěnou vodu do biologické části.

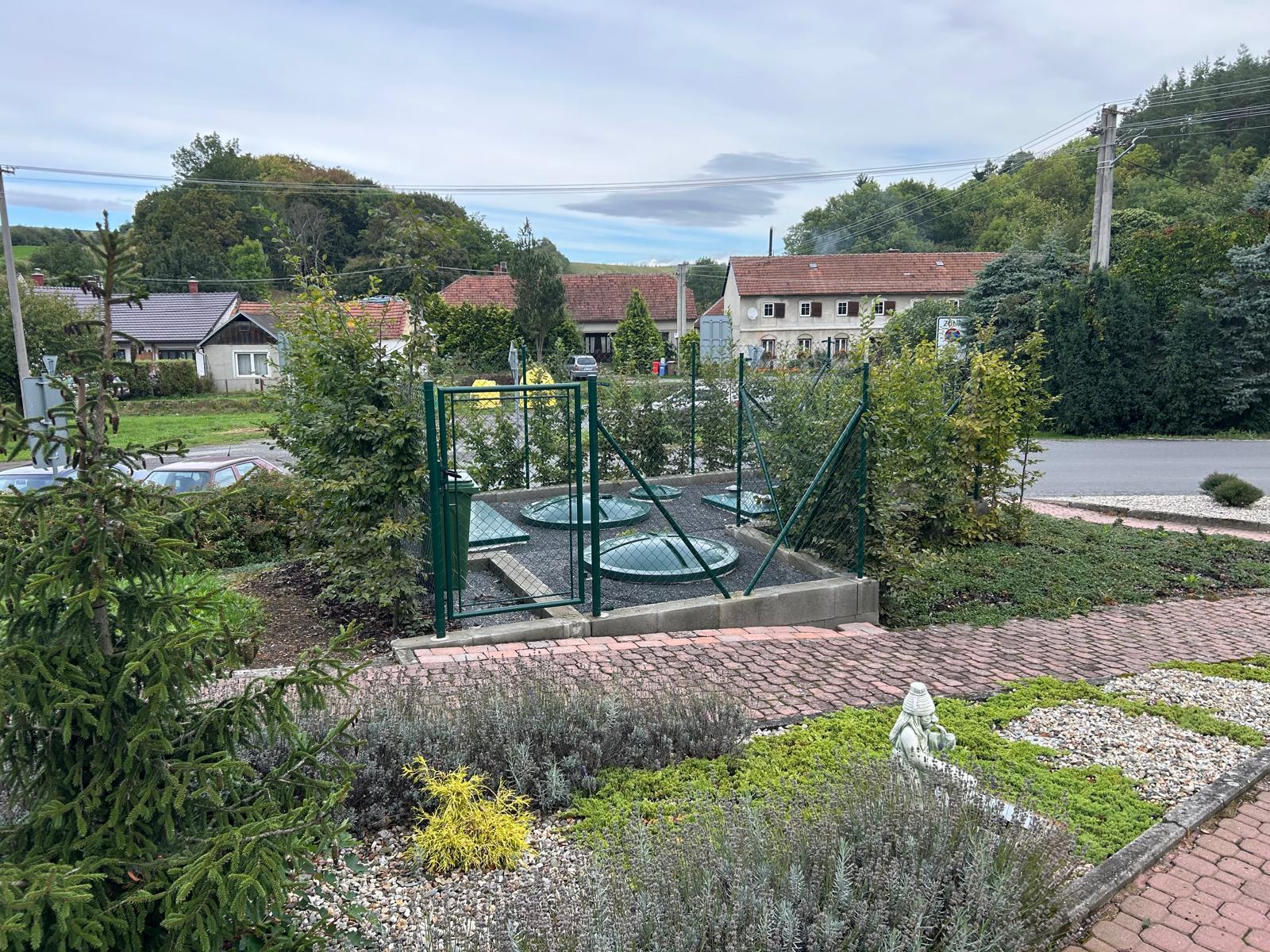

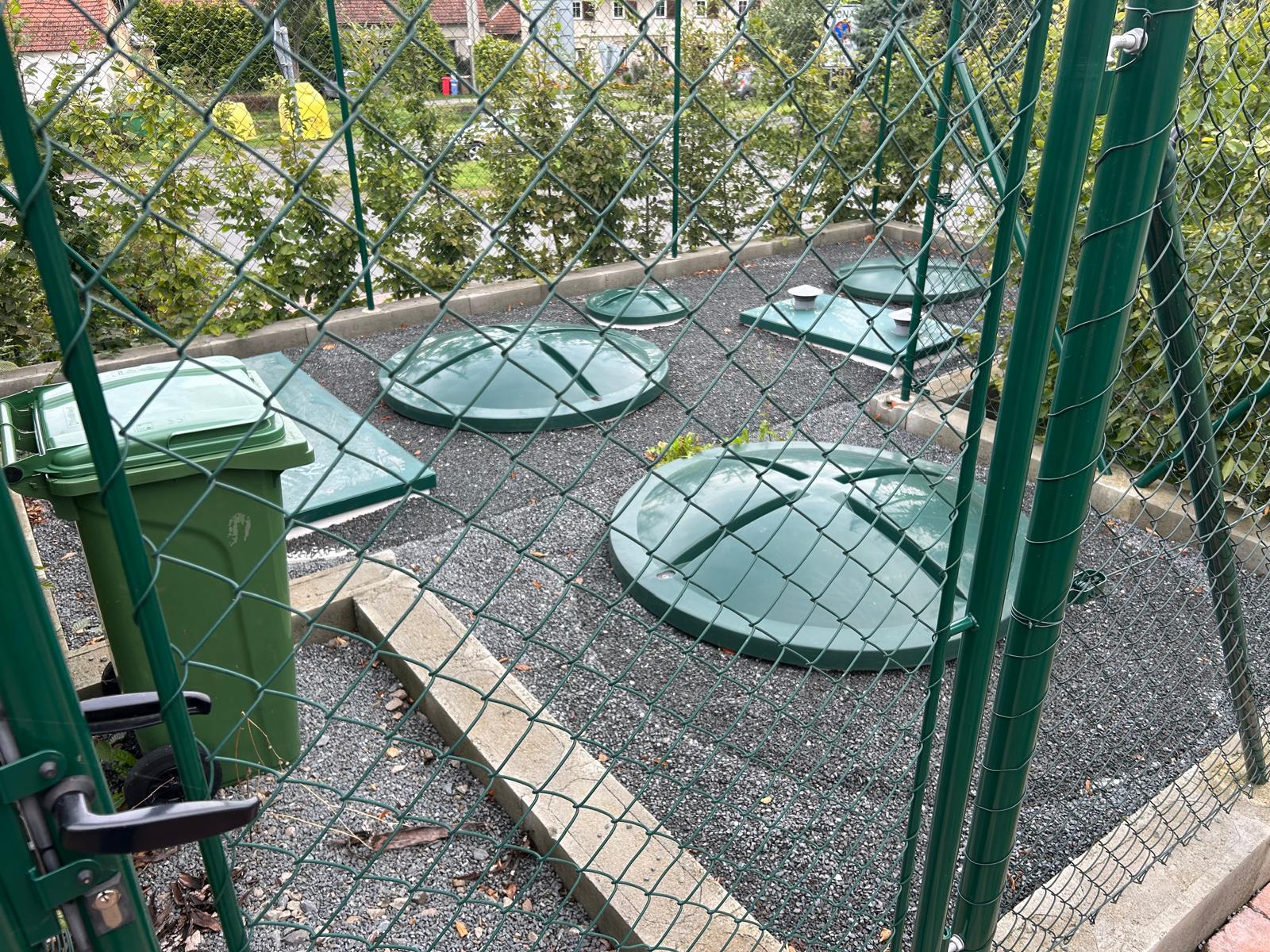

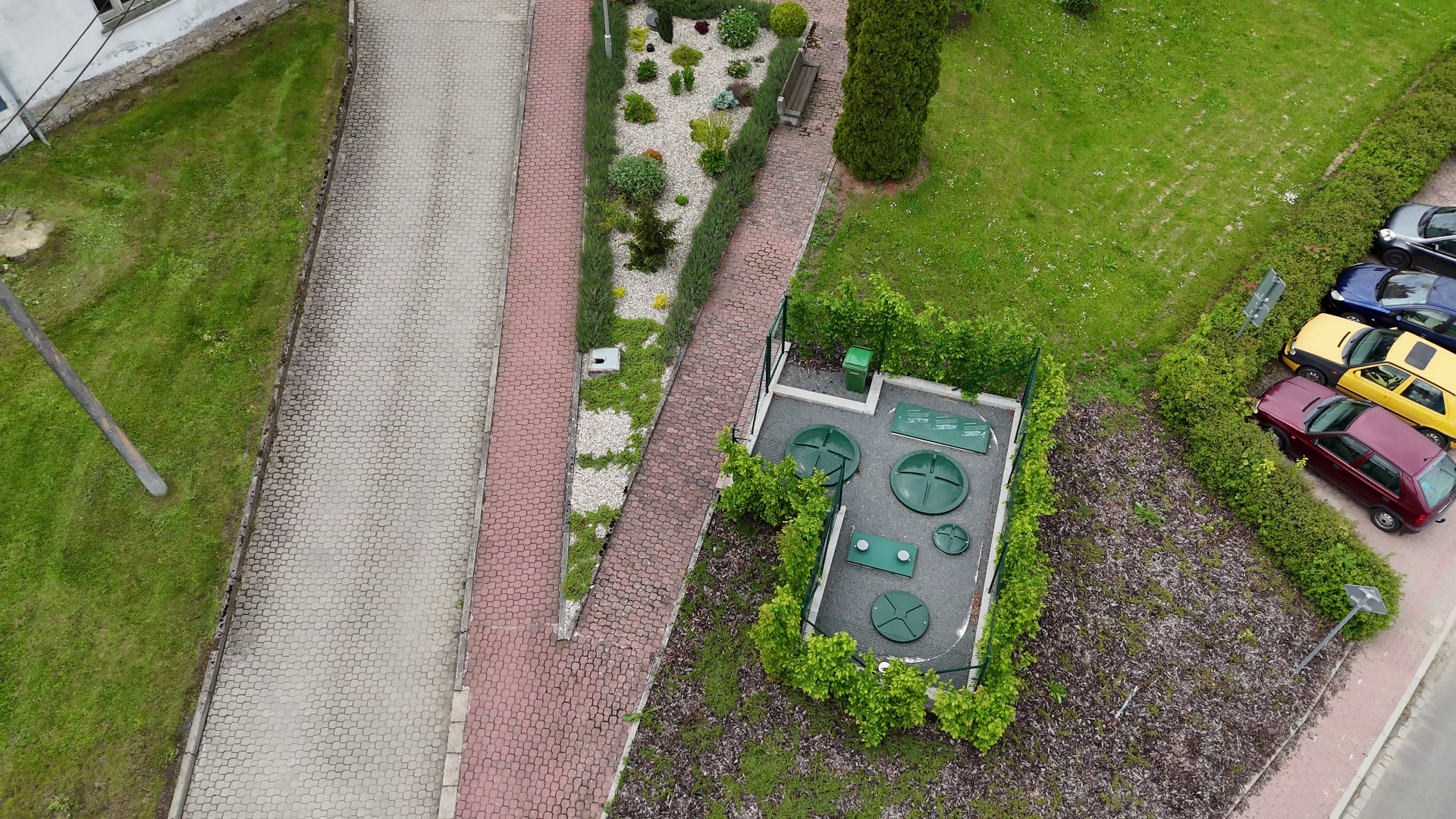

Vlastní ČOV AT50 ovál iPS je kompaktní biologická čistírna z polypropylenu pro 50 ekvivalentních obyvatel. V jedné nádrži sdružuje mechanické předčištění, biologické čištění nízkozatěžovanou aktivací, dosazovací prostor i retenční prostor pro vyrovnání nerovnoměrného průtoku. Neprovzdušňovaná část je rozdělena do šesti komor tvořících vertikálně protékaný labyrint (VFL®), který vytváří podmínky pro odbourávání dusíku. Interní recirkulaci a vratný kal zajišťují mamutková čerpadla, přebytečný kal je odváděn do samostatného kalojemu s aerobní stabilizací, odkud se 2–3× ročně odváží fekálním vozem.
Dodávku technologie i vlastní realizaci stavby zajistila společnost ABPLAST Group s.r.o. Zakázka byla zadána obcí v otevřeném zadávacím řízení dle zákona o zadávání veřejných zakázek.
Vyčištěná voda odtéká novým potrubím přes revizní šachtu a odběrné místo do stávajícího zatrubněného bezejmenného vodního toku a dále výústním objektem do potoka Špraněk. Kvalita vypouštěných vod odpovídá emisním standardům dle NV č. 401/2015 Sb. pro kategorii ČOV do 500 EO; návrhová účinnost čištění přesahuje 94 % pro BSK₅.
Použitá technologie
| Čistírna odpadních vod | ČOV AQUATEC AT50 ovál iPS s kalojemem – kompaktní biologická čistírna pro 50 EO. Oválná polypropylenová nádrž 5 660 × 2 260 × 2 500 mm, užitný objem 21,4 m³, z toho aktivace 15,0 m³. Jmenovitý denní průtok 7,5 m³/den. |
|---|---|
| Integrovaná čerpací stanice | Součást bioreaktoru (užitný objem 2,2 m³), výška přítoku 1 200 mm (DN 200). Plastový česlový koš pro mechanické předčištění a ochranu čerpadla, ponorné kalové čerpadlo s mělnícím systémem, provzdušňovací elementy pro rozmělnění hrubých nečistot. |
| Biologický stupeň | Nízkozatěžovaná aktivace s biomasou ve vznosu a simultánní aerobní stabilizací kalu. Neprovzdušňovaný prostor tvoří 6 komor vertikálně protékaného labyrintu VFL®, následuje provzdušňovaný aktivační prostor s jemnobublinnými elementy a dosazovací prostor s regulátorem průtoku. |
| Kalové hospodářství | Kalojem z polypropylenu o užitném objemu 4,2 m³ s provzdušňovacím elementem a aerobní stabilizací. Vybaven bajonetovým uzávěrem pro napojení hadice fekálního vozu; odvoz zahuštěného kalu 2–3× ročně. |
| Elektro a řízení | Chod dmychadla a odkalování řídí mikroprocesorová jednotka AQC Basic, čerpací stanici jednotka AQC iPS. Poruchy dmychadla či čerpadla, havarijní hladina i výpadek elektrické energie jsou signalizovány opticky a zvukově. Celkový instalovaný příkon 1,83 kW, denní spotřeba 10,7 kWh. Napájení ze stávajícího rozvaděče v objektu. |
| Propojovací potrubí | Nátok PVC KGEM 200, SN8 – 12,50 m; odtok PVC KGEM 200, SN8 – 24,80 m přes revizní šachtu DN 600 do stávajícího zatrubněného bezejmenného toku. |
| Recipient a měření | Odběrné místo pro vzorky vyčištěných odpadních vod na odtoku. Zaústění do zatrubněného vodního toku a dále stávajícím výústním objektem do potoka Špraněk (IDVT 10198368). Emisní limity dle NV č. 401/2015 Sb. |
Přínosy realizace
- ✓Domov pro seniory získal trvalé řešení likvidace odpadních vod nezávislé na termínu výstavby obecní kanalizace.
- ✓Nahrazení jímky na vyvážení biologickou čistírnou odstranilo pravidelné náklady na vývoz splašků.
- ✓Integrovaná čerpací stanice v těle bioreaktoru umožnila vypustit samostatný stavební objekt čerpací stanice a zmenšit zábor pozemku.
- ✓Plně automatický provoz s příkonem 1,83 kW klade minimální nároky na obsluhu i provozní rozpočet obce.
- ✓Vyčištěná voda je vypouštěna v souladu s NV č. 401/2015 Sb. do vodoteče ústící do potoka Špraněk.
