Identifikační údaje
| Místo realizace | Huť Marie, Dolní Maxov 113, Josefův Důl, Liberecký kraj |
|---|---|
| Investor | Huť Marie s.r.o. |
| Řešený objekt | Revitalizovaná sklářská huť – společensko-kulturní a sportovně relaxační centrum |
| Dodavatel technologie a realizace | ABPLAST Group s.r.o. |
| Termín realizace | 12/2021 |
| Kapacita | 75 EO |
| Typ ČOV | AT75 ovál iPS s kalojemem – kompaktní biologická čistírna odpadních vod |
Situace před realizací

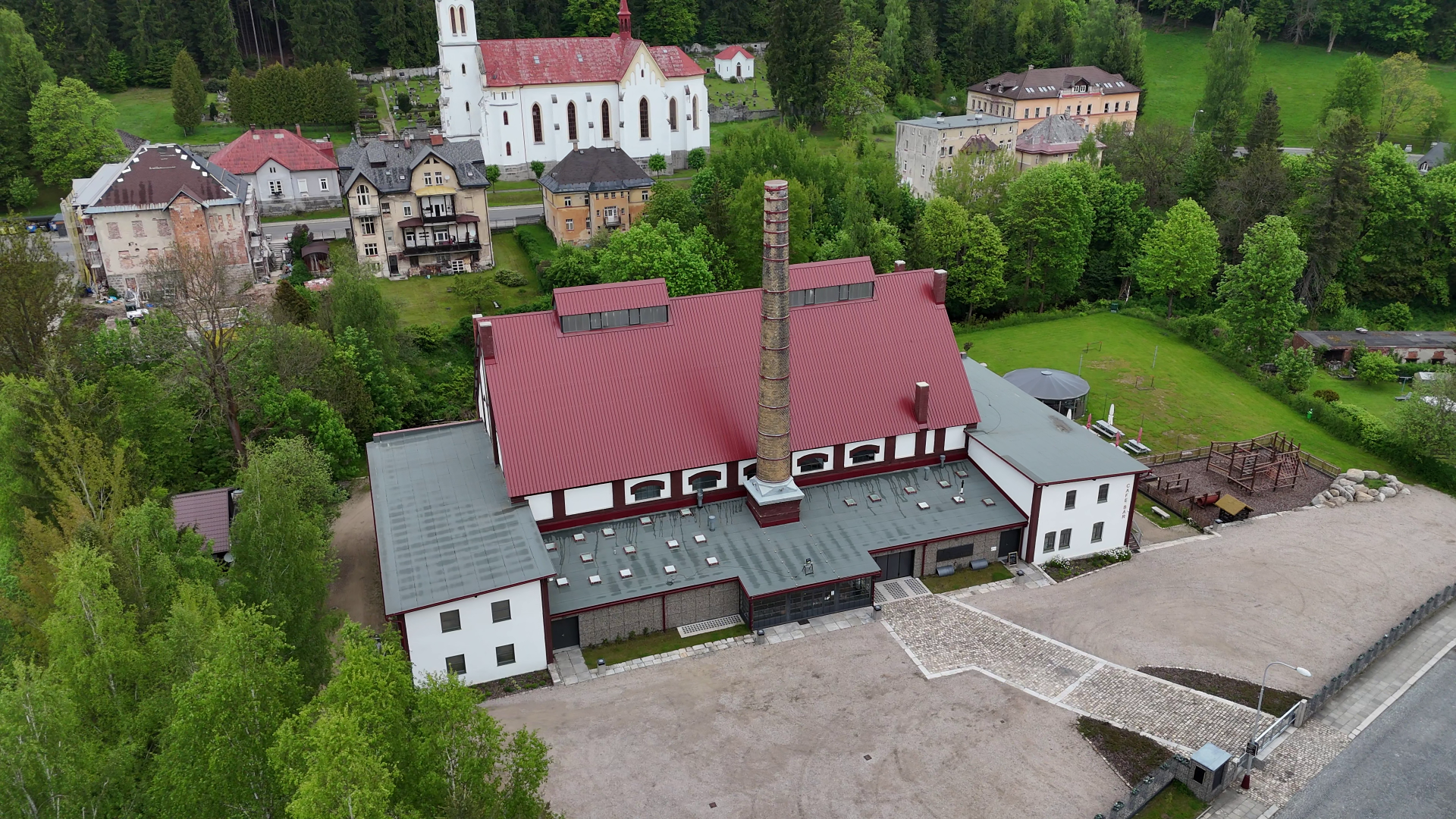

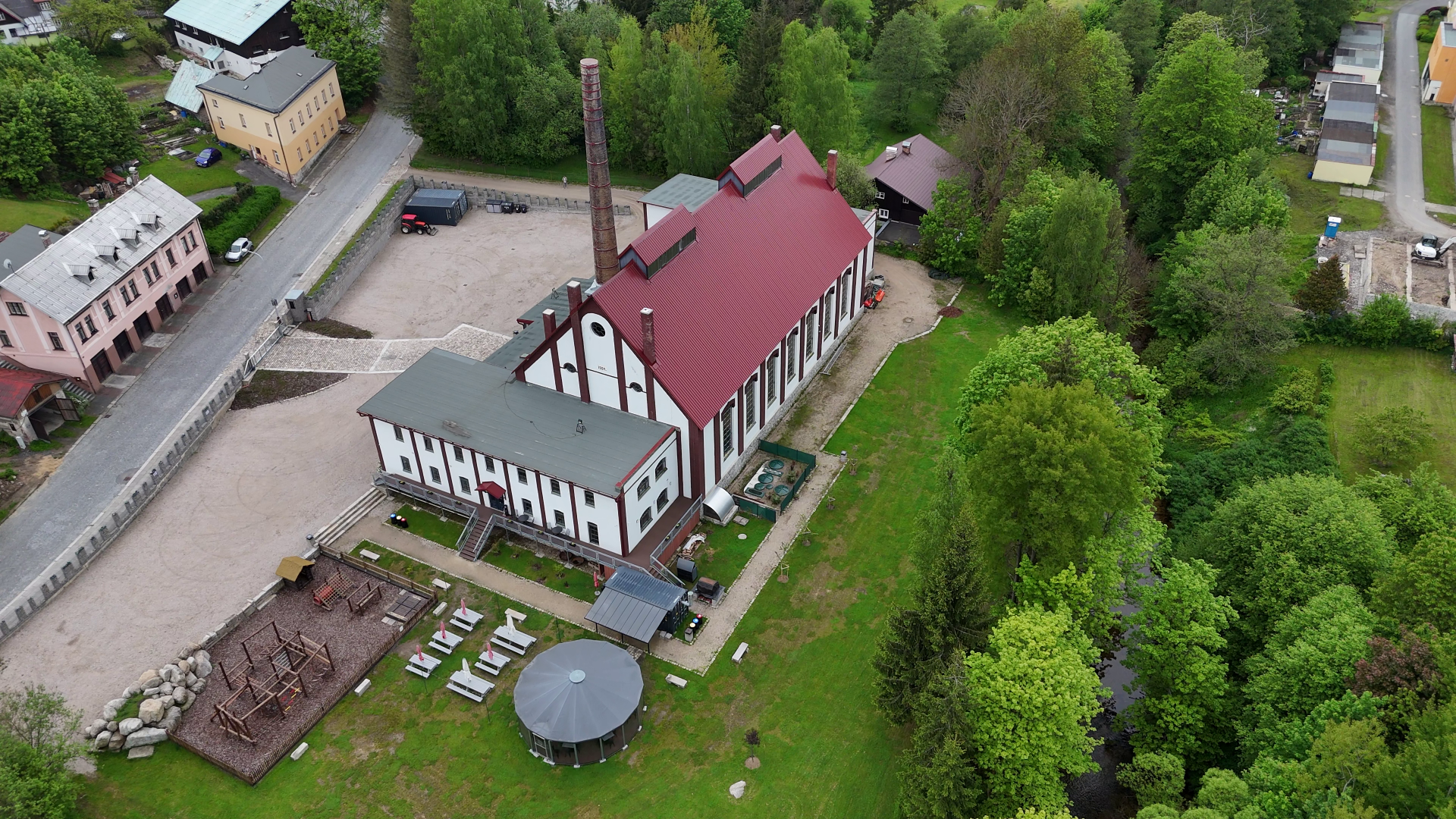

Huť Marie stojí v centru horské obce Josefův Důl v srdci Jizerských hor. Sklářskou huť z roku 1904 proslavila výroba skleněných perlí a knoflíků; po desetiletích chátrání prošel objekt kompletní revitalizací a stalo se z něj společensko-kulturní a sportovně relaxační centrum s kavárnou, společenskými sály, wellness, fitness a ubytováním. Změna účelu ale přinesla zcela nové nároky na likvidaci odpadních vod – a to nejen kapacitou, ale především nerovnoměrností: běžný denní režim kavárny a fitness střídají svatby a společenské akce, při kterých se hydraulický nápor koncentruje do několika hodin. Objekt nemá možnost napojení na veřejnou splaškovou kanalizaci, a vlastní čistírna se tak stala jediným trvalým řešením.
Popis řešení
Technologická linka je navržena jako kompaktní celek, který zvládne nárazové zatížení společenského provozu a obejde se bez samostatných stavebních objektů v těsné blízkosti rekonstruované budovy.
Splaškové vody z celého areálu gravitačně natékají do integrované čerpací stanice (iPS), která je konstrukční součástí bioreaktoru – odpadá tak samostatný stavební objekt čerpací stanice. Probíhá zde mechanické předčištění na česlovém koši a vodu do biologické části dopravují dvě ponorná kalová čerpadla s mělnícím systémem v sestavě 1 pracovní + 1 mokrá rezerva.

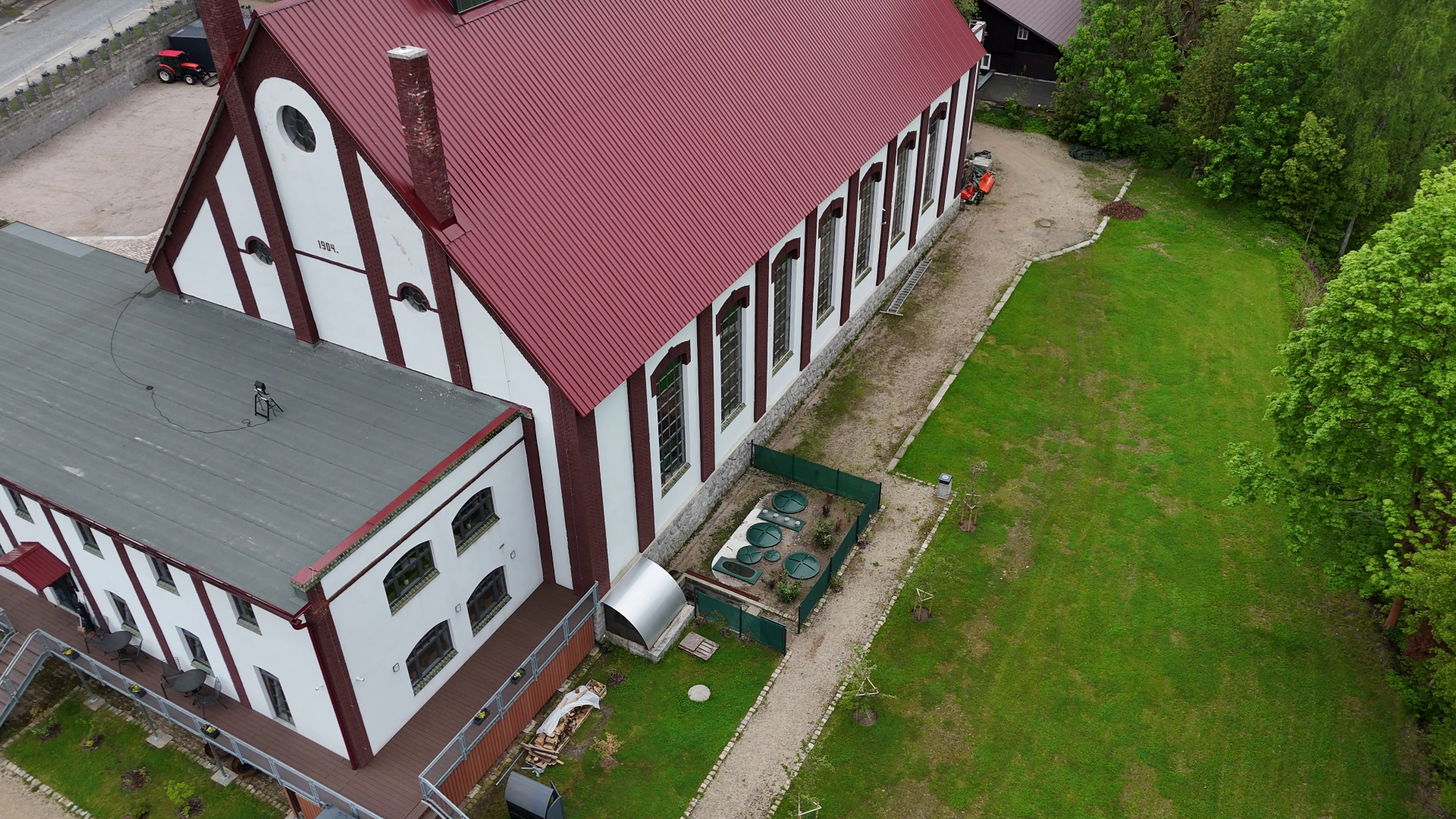

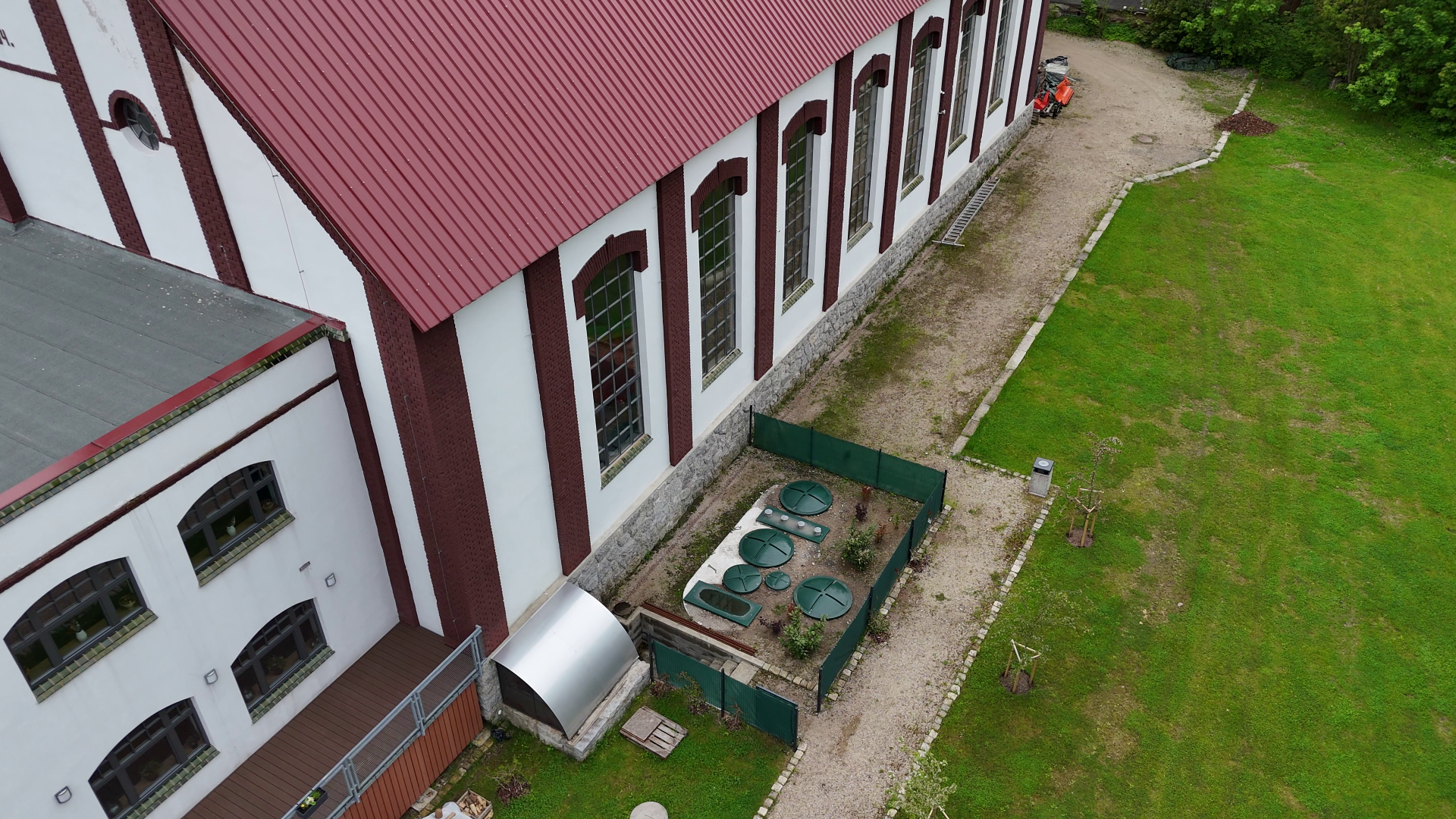

Samotná ČOV AT75 ovál iPS je kompaktní biologická čistírna z polypropylenu, v jejíž jediné nádrži probíhá nízkozatěžovaná aktivace. Neprovzdušňovaný prostor tvoří šest komor vertikálně protékaného labyrintu (VFL®), v němž se odbourává dusík. Jednotka byla oproti vypočtenému zatížení objektu (38 EO) volena s rezervou právě s ohledem na provoz sálů, který normový výpočet nedokáže podchytit. Přebytečný kal se odvádí do samostatného kalojemu s aerobní stabilizací.
Klíčový je integrovaný retenční prostor nad normální hladinou reaktoru: regulátor průtoku v dosazovací části přiškrtí odtok, voda se v retenčním prostoru zadrží a odtéká postupně, takže nedochází k přetěžování separace kalu ani při plně obsazeném sále. Vyčištěná voda odtéká přes odběrné místo pro vzorky a výústním objektem do místní vodoteče.
Použitá technologie
| Čistírna odpadních vod | ČOV AT75 ovál iPS – kompaktní biologická čistírna pro 75 EO s integrovanou čerpací stanicí. Jmenovitý denní průtok 11,3 m³/den, návrhové zatížení 4,5 kg BSK₅/den. |
|---|---|
| Integrovaná čerpací stanice | Součást tělesa bioreaktoru – bez samostatného stavebního objektu. Česlový koš pro mechanické předčištění, 2× ponorné kalové čerpadlo Grundfos s mělnícím systémem (1 pracovní + 1 mokrá rezerva) řízené plovákovými spínači. |
| Biologický stupeň | Nízkozatěžovaná aktivace se simultánní aerobní stabilizací kalu. Neprovzdušňovaný prostor tvoří 6 komor labyrintu VFL® pro odbourávání dusíku, následuje provzdušňovaná aktivace a dosazovací prostor. |
| Vyrovnání nárazového přítoku | Integrovaný retenční prostor 1,75 m³ s regulátorem průtoku v dosazovací části – ochrana separace kalu před hydraulickým přetížením při společenských akcích. |
| Kalové hospodářství | Kalojem z polypropylenu o užitném objemu 5,7 m³ s aerobní stabilizací. Bajonetový uzávěr pro hadici fekálního vozu, odvoz kalu 2–3× ročně. |
| Elektro a řízení | Mikroprocesorové řízení AQC Basic a AQC iPS se signalizací poruch, havarijní hladiny i výpadku proudu včetně GSM komunikátoru. Dvě dmychadla v šachtě integrované v krytu reaktoru. Celkový instalovaný příkon 2,1 kW. |
| Kvalita vyčištěné vody | Garantované parametry dle NV č. 401/2015 Sb. i přísnějšího NV č. 57/2016 Sb.; průměrně dosahovaná účinnost 97,2 % pro BSK₅. |
Přínosy realizace
- ✓Revitalizovaná sklářská huť získala trvalé řešení likvidace odpadních vod bez závislosti na veřejné kanalizaci, která v místě není k dispozici.
- ✓Integrovaný retenční prostor s regulátorem průtoku zvládá nárazové zatížení při svatbách a akcích bez vyplavení aktivního kalu do recipientu.
- ✓Integrovaná čerpací stanice v tělese bioreaktoru umožnila vypustit samostatný stavební objekt a minimalizovat zásah do areálu historického objektu.
- ✓Zdvojené čerpadlo i dmychadlo zajišťují nepřerušený provoz i při poruše nebo servisním zásahu.
- ✓Plně automatický provoz s příkonem 2,1 kW a GSM signalizací poruch klade minimální nároky na obsluhu.
