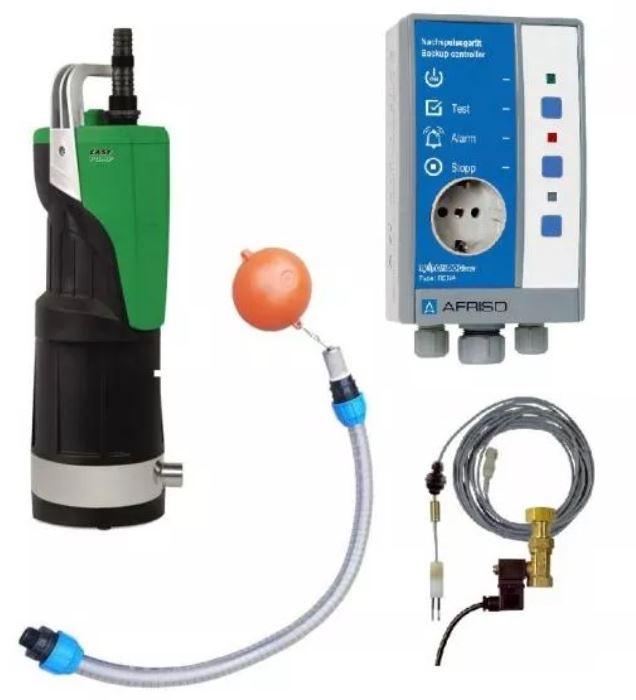

EASYPUMP RAINTRONIC sonda s kabelem 25m

Sada pro hospodaření s dešťovou vodou

VLASTNOSTI

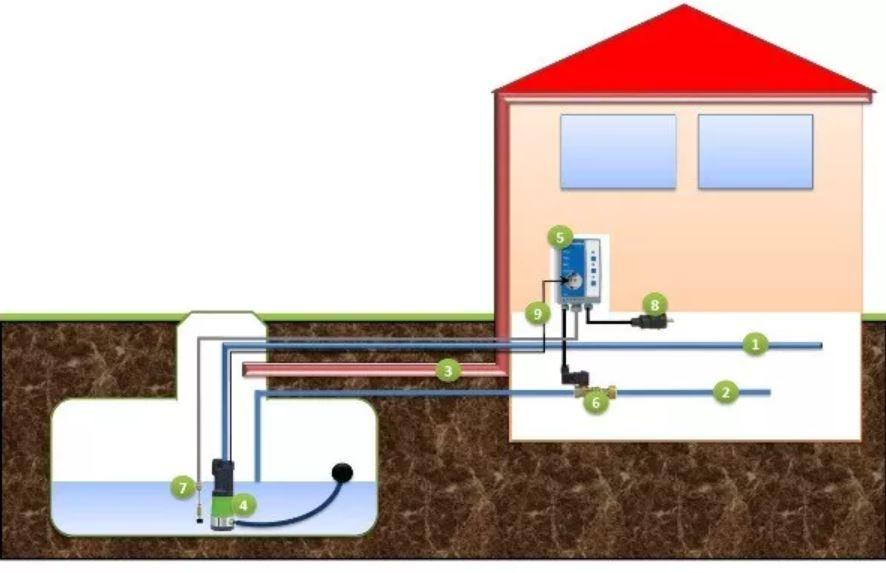

• Zcela nové řešení využívání dešťové vody se systémem rezervního dopouštění nádrže z veřejného vodovou v období sucha, kdy není dostatek dešťové vody. Jednoduché a velmi spolehlivé řešení s minimem nároků na prostor v místě instalace řídící a monitorovací jednotky.
• ZÁKLADNÍ VÝHODY SYSTÉMU RAINTRONIC
• Oproti běžným systémům RWS je hlavní výhodou kombinace zcela tichého ponorného automatického čerpadla v nádrži na dešťovou vodu a řídícího systému pro dopouštění nádrže při nedostatku dešťové vody.
• Možnost odběru vody kdekoliv na trase od dešťové jímky k domu.
• Potrubí je zde jen výtlačné a oproti běžným systémům RWS s povrchovým čerpadlem odpadá sací potrubí. U výtlačného potrubí není nutné dodržovat spád, potrubí může být i menší dimenze, odpadá limit vzdálenosti jímky a domu.
• Díky možnosti podstatně rychlejšího dopouštění z městského vodovodu je systém vhodný i pro automatické závlahy. U stávajícího systému RWS je vždy provoz na městskou vodu výrazně limitován rychlostí nátoku.
• U systému RainTronic je rychlost dopouštění při vstupním tlaku 4 bary kolem 50 litrů za minutu. Je tak možné vždy plně využívat výkonu čerpadla bez ohledu na to, zda systém čerpá vodu dešťovou nebo vodu pitnou.
• Při dopouštění jímky z veřejného vodovodu lze velmi přesně nastavit úroveň spodní a horní hladiny a tím si určit, kolik pitné vody bude uživatel potřebovat pro vytvoření rezervy v období sucha. Tím lze maximálně šetřit pitnou vodou.
• Elektroventil, který je ovládán řídící jednotkou pracuje spolehlivě při tlaku až do 12 bar. Odpadá tedy nutnost instalace redukčního ventilu.

CELÝ SYSTÉM RAINTRONIC JE VYBAVEN BEZPEČNOSTNÍM PRVKY, KTERÉ ZAJISTÍ:

• Uzavření ventilu při výpadku napětí
• Uzavření ventilu v případě náhlé netěsnosti v potrubí nebo poškození nádrže na dešťovou vodu.
• Čerpadlo pracující v jímce je proti případnému chodu nasucho jištěno dvoustupňově (pomocí řídící jednotky a při selhání pomocí vlastní integrované ochrany)

SNÍMAČ HLADINY

Snímač hladiny umožňuje velmi přesné nastavení úrovně pro spuštění dopouštění (zároveň aktivaci bezpečnostních časů doběhu čerpadla a doběhu elektroventilu) a úrovně pro ukončení dopouštění (deaktivace času doběhu čerpadla) Je tedy možné velmi přesně vyladit úrovně hladin s ohledem na tvar a objem nádrže s dešťovou vodou, rychlost dopouštění a také s ohledem na reálné využití, které se může značně lišit dle odběru vody (větší rezerva např. pro zavlažování, menší jen pro užitkovou vodu v domě)

PLOVÁKOVÁ SACÍ SOUPRAVA

Čerpadlo v jímce saje vždy cca 10cm pod úrovní hladiny, nikoliv od dna. Tím je výrazně omezena možnost nasávání nečistot a usazenin ze dna nádrže. Sací plováková souprava je navíc opatřena jemným nerezovým sítkem.

Technické údaje

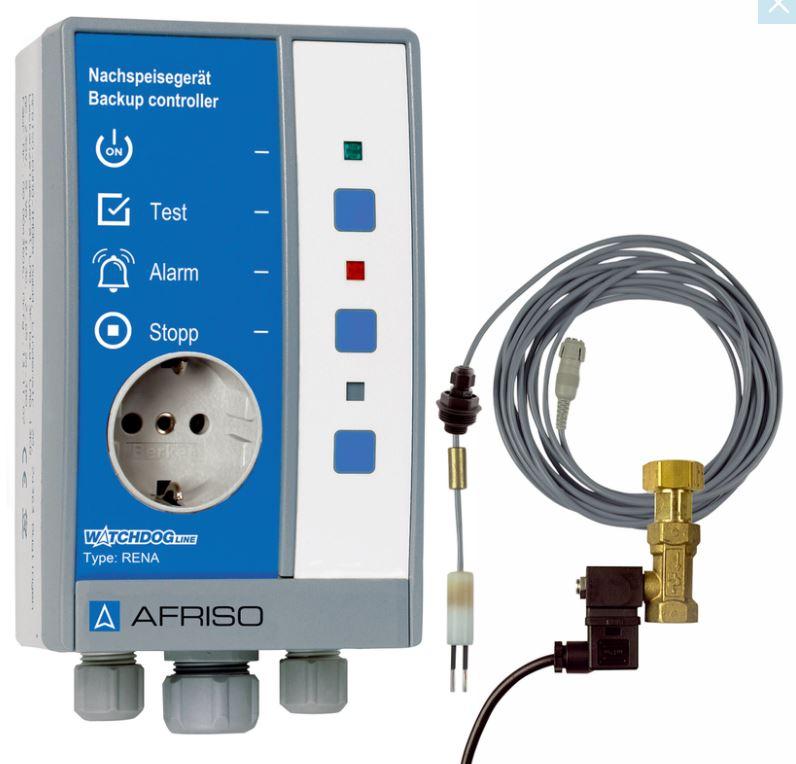

Signální část

• š x v x h: 100 x 188 x 65 mm
• Hmotnost: 0,5 kg
• Napájecí napětí AC 230 V 50 Hz
• Příkon: Max. 5 VA
• Síťová pojistka: M 32 mA
• Zásuvka s ochranným kontaktem: AC 230 V, max. 10 A, cos ? 3 0,9
• Jištění: T 10 A
• Rozsah provozních teplot prostředí: 0 °C až +40 °C
• Třída ochrany: II (DIN 57 700)
• Stupeň krytí: IP 20 (EN 60529)
• Odrušení: podle normy EN 50081-1
• Odolnost proti rušení: podle normy EN 50082-1

Sonda hladinoměru

• Napájecí napětí: AC 6 V
• Proud sondy: 1,2 mA Rozměry: (L x o): 87 x 30 mm
• Upevnění: šroubením G1
• Hmotnost: 0,2 kg
• Funkční princip
• Měření vodivosti
• Médium: Pitná a dešťová voda

Elektromagnetický ventil

• Prostorové požadavky š x v x h: 95 x 80 x 100 mm
• Hmotnost:0,5 kg
• Připojení: vnitřní1/2", převlečná matka vnitřní 3/4"
• Napájecí napětí AC 230 V 50 Hz
• Příkon: Max. 5,5 VA
• Připojovací vedení: 3 m
• Montážní poloha: Libovolná
• Médium: Pitná a dešťová voda
• Jmenovitý tlak: 12 bar
• Průtok při vstupním tlaku 4 bar a volném odtoku: Cca 50 l/min
