Identifikační údaje
| Místo realizace | Nýřany (k. ú. Nýřany, p. č. 2149), Plzeňský kraj – u průmyslového areálu firmy DIOSS Nýřany, západně od města |
|---|---|
| Investor | DIOSS NÝŘANY a.s., Na Tesle 1238, 330 23 Nýřany |
| Dodavatel technologie a realizace | ABPLAST Group s.r.o. |
| Rok realizace | 2025 |
| Kapacita | 500 EO |
| Typ ČOV | 2× AT250 ovál (AT500) – balená biologická čistírna odpadních vod |
Situace před realizací
Čistírna odpadních vod se nachází v sousedství průmyslového areálu firmy DIOSS Nýřany, západně od města. Na pozemku byla dosud v provozu původní čistírna, která se nacházela v technicky nevyhovujícím stavu a přestala odpovídat požadavkům na spolehlivé a legislativně vyhovující čištění odpadních vod z areálu.
Lokalita je specifická nejen svým průmyslovým účelem, ale i okolním prostředím – v bezprostřední blízkosti se nachází přírodní rezervace Janovský mokřad. Tento fakt spolu s náročnými hydrogeologickými podmínkami v místě stavby zásadně ovlivnil výsledné technické řešení, které muselo zajistit vysokou účinnost čištění i ochranu citlivého okolí.
Popis řešení
Technologické řešení nové ČOV kombinuje železobetonové prefabrikované nádrže s plastovými bioreaktory a technologickým kontejnerem se zázemím pro obsluhu. Sestava je navržena jako jeden funkční celek s rezervou pro budoucí intenzifikaci provozu.

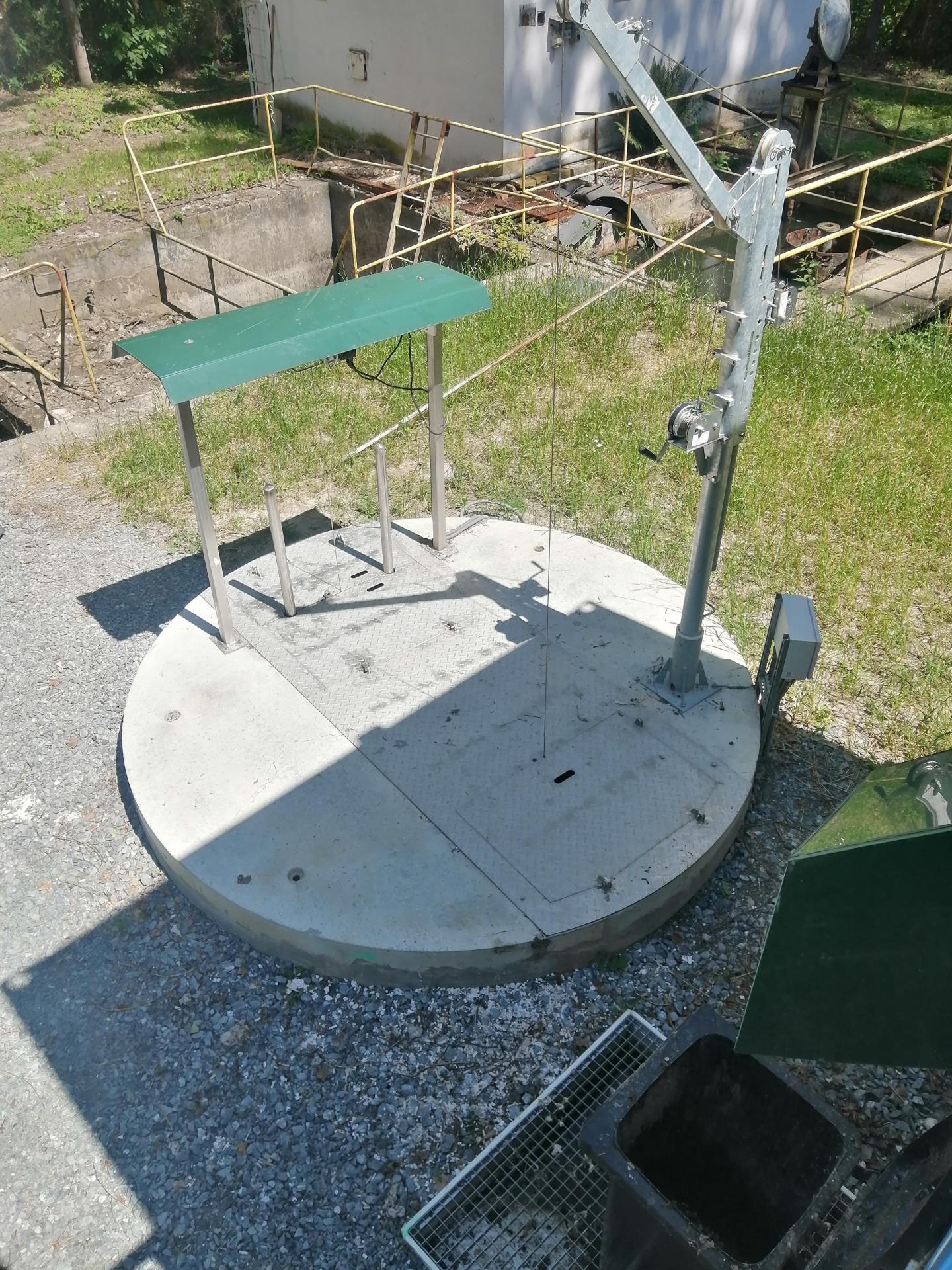

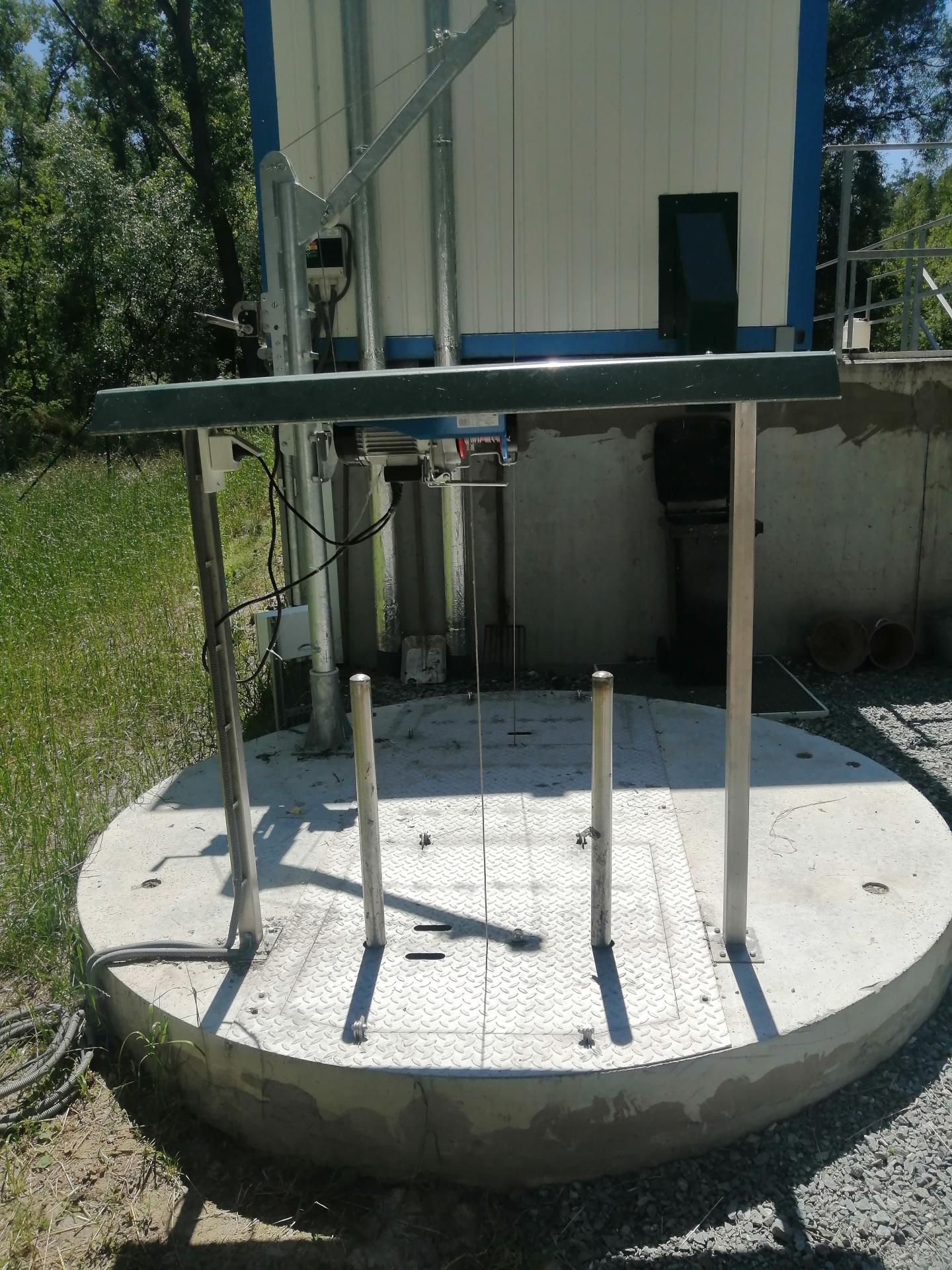

Celý proces začíná ve vstupní čerpací stanici, tvořené kruhovou železobetonovou jímkou, kde nerezový česlový koš zachytává hrubé nečistoty. Odtud je odpadní voda čerpána do technologického kontejneru, kde prochází jemným mechanickým předčištěním na strojně stíraných česlích; shrabky jsou automaticky separovány do sběrné nádoby. Takto předčištěná voda vtéká do železobetonové vyrovnávací nádrže, která pomocí provzdušňovacích elementů vyrovnává nerovnoměrný přítok.

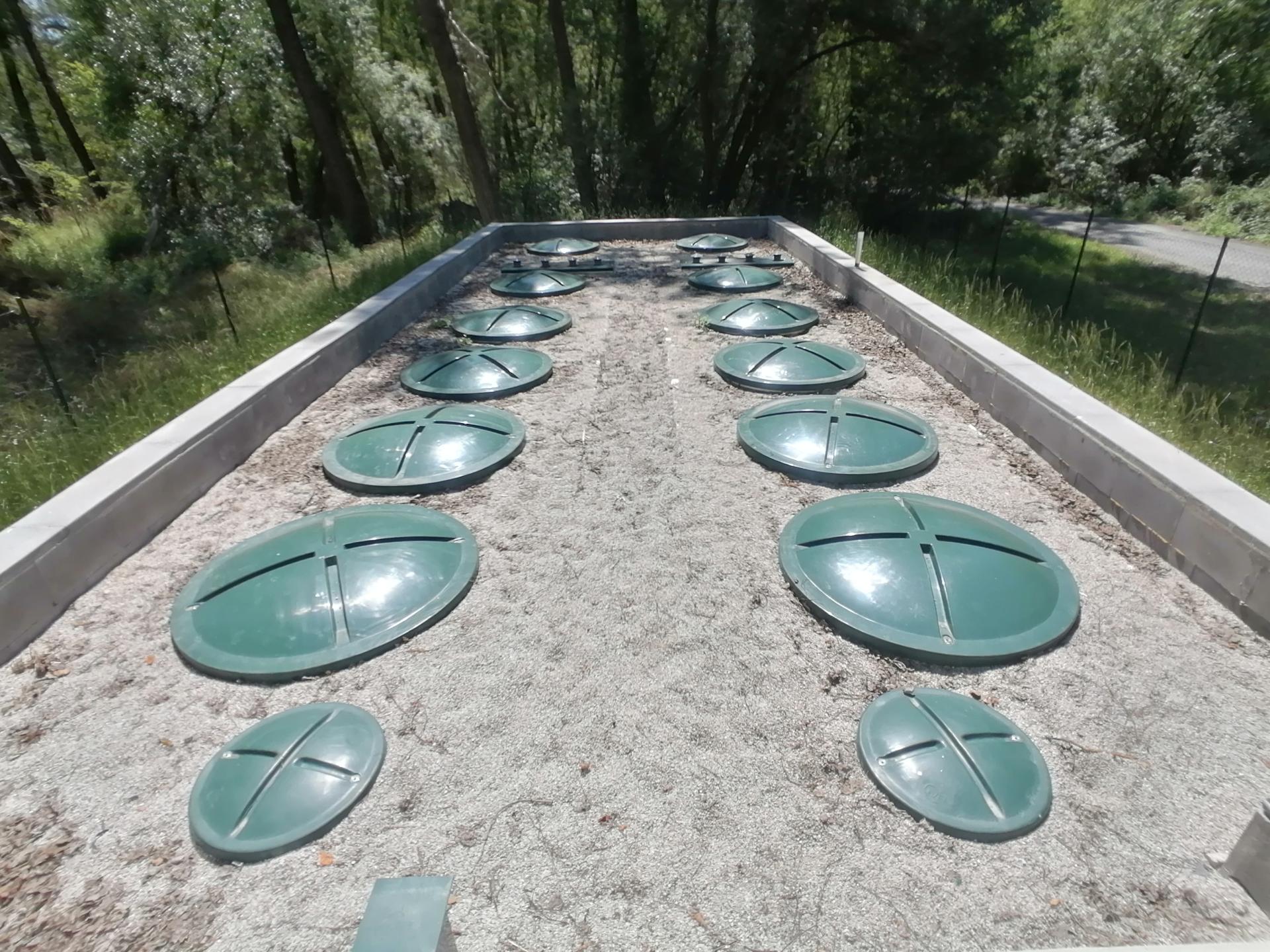

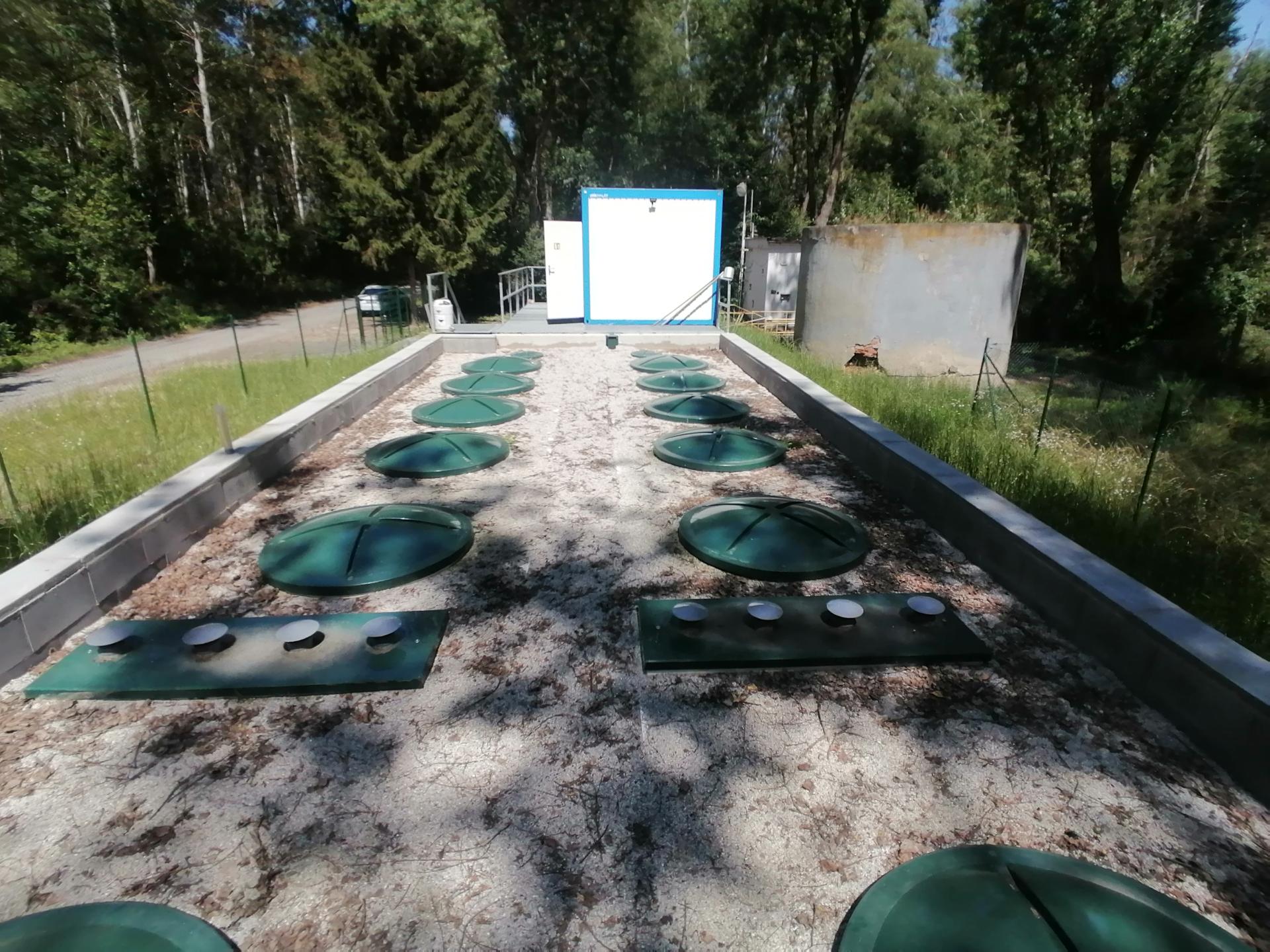

Vlastní biologické čištění probíhá ve dvou oválných polypropylenových reaktorech AT250. Vnitřní prostor každého reaktoru je rozdělen na neprovzdušňovanou část s vertikálním labyrintem (systém VFL®) pro odbourávání dusíku, provzdušňovanou aktivační část s jemnobublinnými elementy a dosazovací prostor pro separaci vyčištěné vody. Aktivovaný kal je interně recirkulován mamutkovými čerpadly, přebytečný kal je automaticky odváděn do samostatného železobetonového kalojemu s aerobní stabilizací a periodicky odvážen fekálním vozem.
Provoz celé soustavy řídí mikroprocesorová řídicí jednotka AQC s dálkovým GSM monitorováním, čistírna pracuje v plně automatickém režimu bez nároků na stálou obsluhu. Vyčištěná voda odtéká přes měrný objekt s ultrazvukovým měřením průtoku do výústního objektu v podobě otevřeného koryta a je vypouštěna do Lučního potoka. Provoz splňuje limity dle NV č. 401/2015 Sb.
Použitá technologie
| Biologické čištění | 2× biologický reaktor AT250 ovál (polypropylén, systém VFL®), rozměry jednoho reaktoru 13 460 × 2 260 × 2 500 mm, celkový užitný objem 113,1 m³ pro oba reaktory. Nízkozatěžovaná aktivace s jemnobublinnými provzdušňovacími elementy, integrovaný dosazovací a retenční prostor. |
|---|---|
| Vstupní čerpací stanice | Prefabrikovaná železobetonová čerpací stanice kruhového průřezu ⌀ 2 740 × 3 670 mm, nerezový česlový koš s motorovým navijákem, ponorná kalová čerpadla Grundfos řízená plovákovými spínači s havarijní signalizací. |

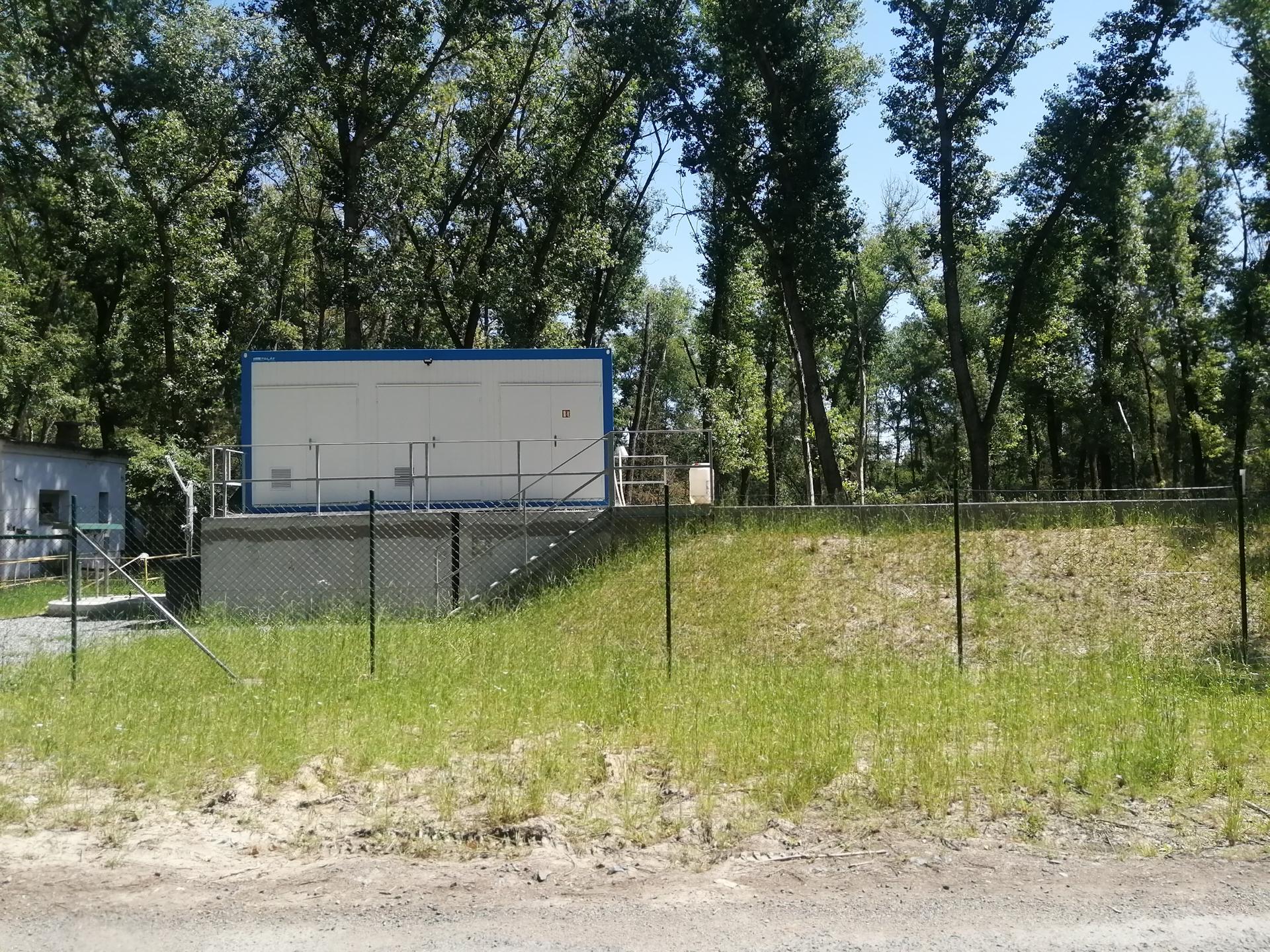

| Mechanické předčištění | Strojně stírané kruhové česle umístěné v technologickém kontejneru (ocelová konstrukce, 6 400 × 2 990 × 2 820 mm), automatická separace shrabků, zakryté proti zápachu. |
| Vyrovnávací nádrž | Prefabrikovaná železobetonová nádrž 4 890 × 3 790 × 2 765 mm, užitný objem 33,8 m³, jemnobublinné provzdušňovací elementy, ponorná kalová čerpadla (2× pracovní, 1× rezerva). |
| Kalové hospodářství | Železobetonový kalojem 4 890 × 3 790 × 2 765 mm, užitný objem 33,8 m³, aerobní stabilizace kalu, odvoz fekálním vozem. |
| Měření odtoku | Měrný objekt z polypropylénu ⌀ 1 400 × 1 950 mm s kazetovým měrným žlabem, ultrazvukový snímač hladiny Flowline EchoPod a vyhodnocovací jednotka Badger FloSonic – průkazné měření vypouštěného objemu. Výústní objekt tvoří otevřené koryto délky 8,2 m. |
| Řízení a automatizace | Mikroprocesorová řídicí jednotka AQC s GSM monitorováním, řízení dmychadel a čerpadel, optická a zvuková signalizace poruch. |
| Elektroinstalace | Rozvaděč RM (výrobce ROEL), instalovaný příkon 26,9 kW, výpočtové zatížení 18,8 kW |
Přínosy realizace
- ✓Zastaralá čistírna byla nahrazena moderní technologií 2× AT250 ovál s vysokou účinností čištění a nízkými provozními náklady.
- ✓Zvolené řešení je flexibilní a snadno intenzifikovatelné – s ohledem na další rozvoj areálu je připraveno na budoucí rozšíření kapacity.
- ✓Konstrukce byla navržena s ohledem na náročné hydrogeologické podmínky i blízkost přírodní rezervace Janovský mokřad.
- ✓Plně automatický provoz s mikroprocesorovým řízením AQC a GSM monitorováním minimalizuje nároky na obsluhu.
- ✓Polypropylénové reaktory jsou korozivzdorné, odolné vůči agresivnímu prostředí a nevyžadují povrchovou ochranu.
- ✓Měrný objekt s ultrazvukovým měřením umožňuje průkazné měření vypouštěného objemu a splňuje požadavky vodoprávního dohledu.
