Identifikační údaje
| Místo realizace | Josefův Důl (k. ú. Josefův Důl), Liberecký kraj – CHKO a CHOPAV Jizerské hory |
|---|---|
| Investor | Obec Josefův Důl, Dolní Maxov 218, 468 44 Josefův Důl |
| Dodavatel technologie a realizace | ABPLAST Group s.r.o. |
| Rok realizace | 2023 |
| Kapacita | 50 EO (max. denní průtok 7,5 m³/den) |
| Typ ČOV | AT50 ovál iPS – kompaktní biologická čistírna odpadních vod |
Situace před realizací
Mateřská škola č. p. 283 v Josefově Dole byla dlouhodobě odkanalizována přes starý biologický septik, který už svým provozem ani výkonem nevyhovoval požadavkům na ekologické nakládání s odpadní vodou.
Lokalita je z hlediska ochrany vod mimořádně citlivá. Josefův Důl leží v srdci Jizerských hor – v chráněné krajinné oblasti a zároveň v chráněné oblasti přirozené akumulace vod (CHOPAV). Vyčištěná voda směřuje do povodí říčky Kamenice, a na kvalitu odtoku jsou proto kladeny nadprůměrné nároky. Cílem bylo nahradit dosluhující septik moderní čistírnou s prokazatelně vysokou účinností čištění.
Popis řešení

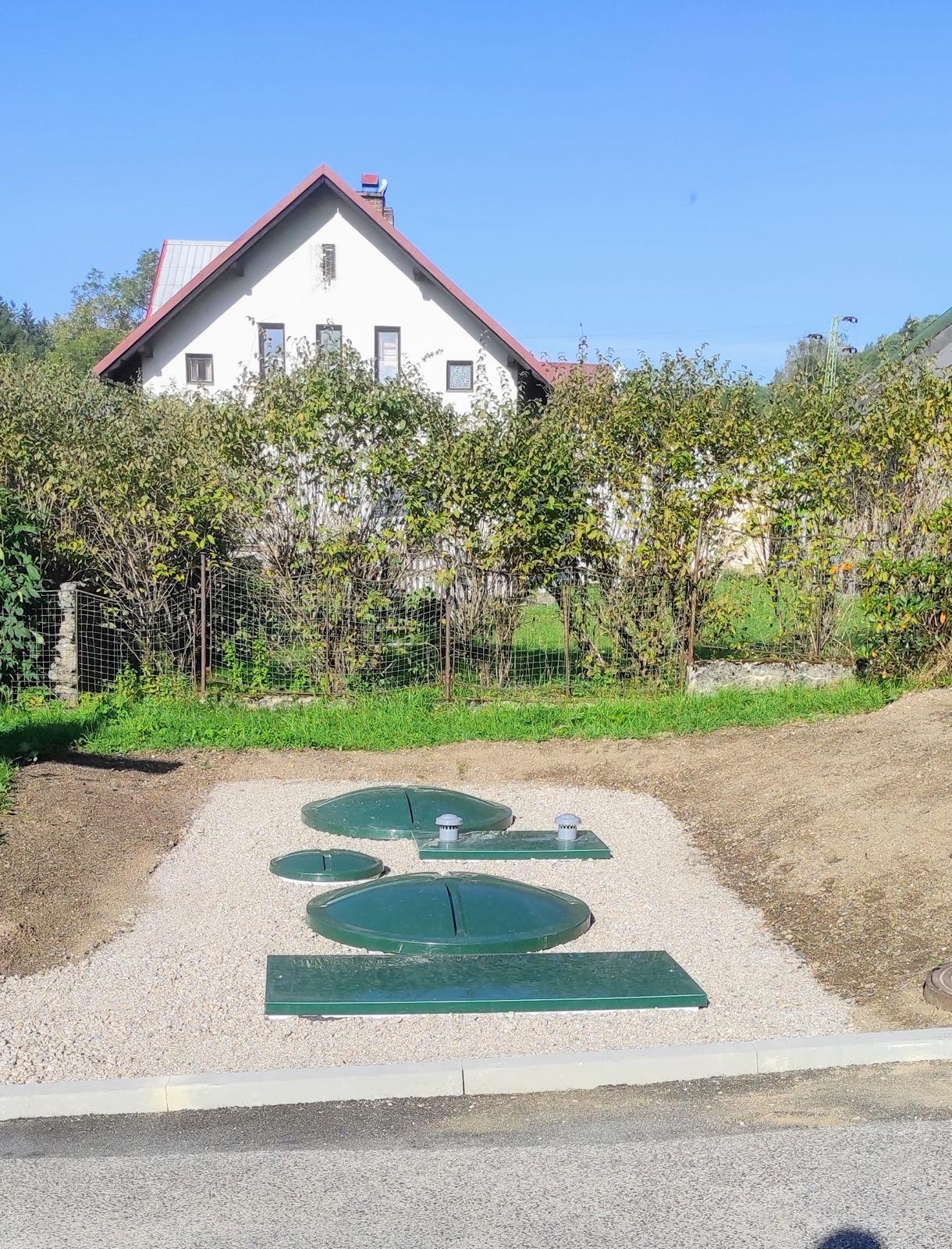

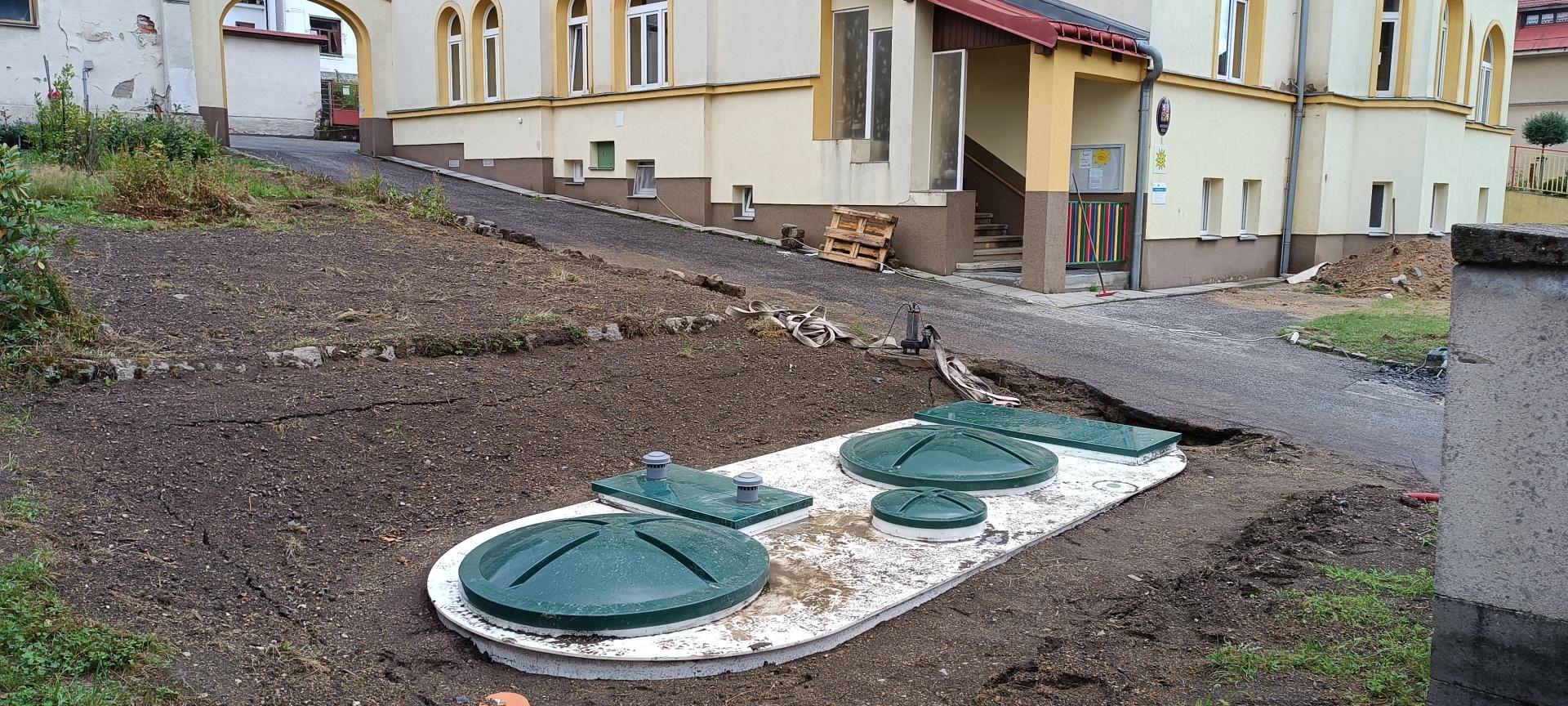

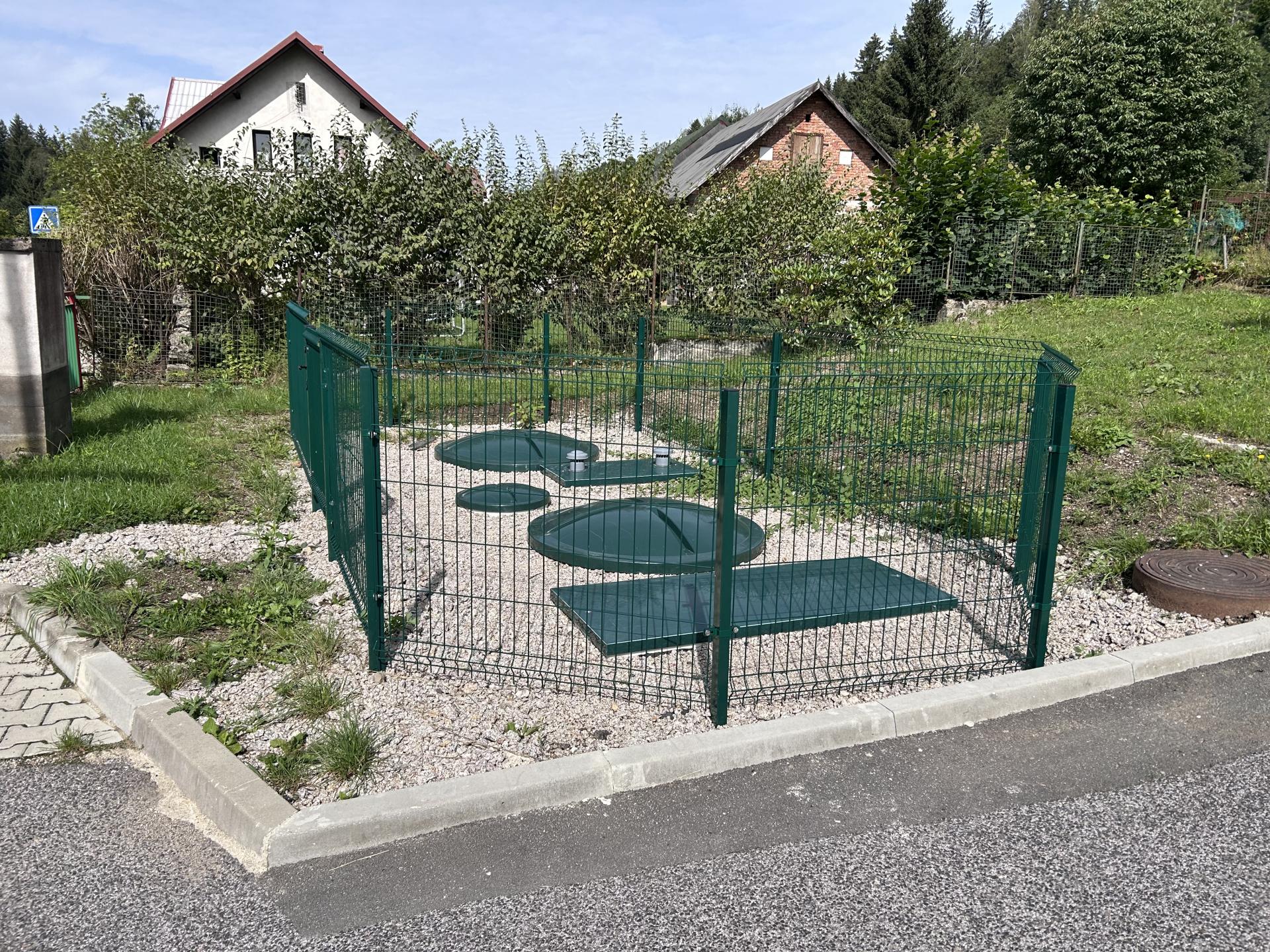

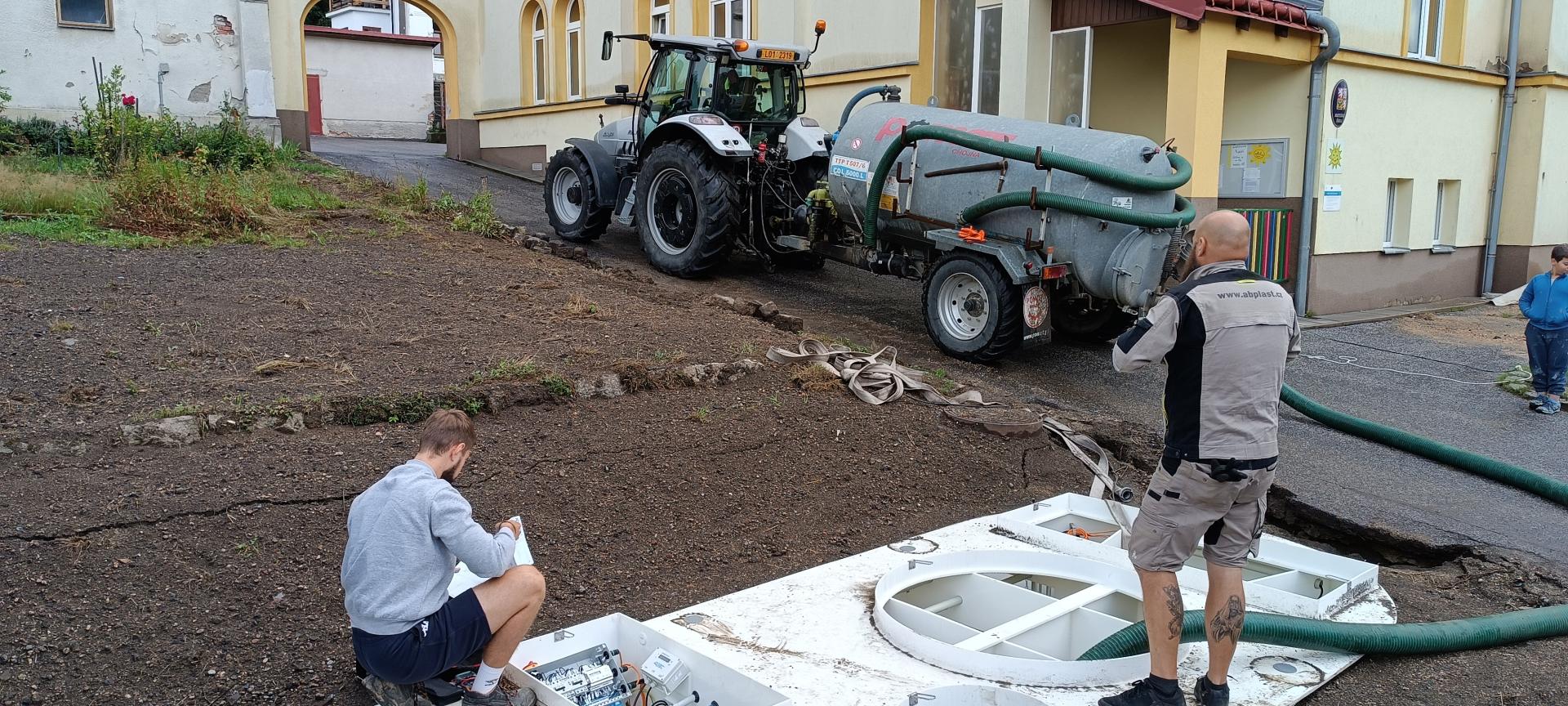

Stávající septik byl odbourán a v jeho prostoru osazena kompaktní balená čistírna AQUATEC AT50 ovál iPS pro 50 ekvivalentních obyvatel. Čistírna obsluhuje provoz mateřské školy včetně školní jídelny – návrh vychází z obsazenosti školky, personálu a kapacity kuchyně až 100 jídel denně.
Reaktor je polypropylenová nádrž (5,66 × 2,26 × 2,50 m) s užitným objemem 21,4 m³, která v jediném tělese sdružuje integrovanou čerpací stanici s mechanickým předčištěním, nízkozatěžovanou aktivaci, dosazovací i retenční prostor. Biologické čištění probíhá neprovzdušňovaným prostorem se systémem vertikálně protékaného labyrintu (VFL®) a provzdušňovanou aktivační zónou s jemnobublinnými trubkovými elementy s polyuretanovou membránou. Recirkulaci kalu zajišťují mamutková čerpadla; přebytečný kal je aerobně stabilizován přímo v reaktoru a periodicky odvážen fekálním vozem.
Mechanické předčištění zajišťuje integrovaná čerpací stanice osazená plastovým česlovým košem a ponorným kalovým čerpadlem Grundfos SEG s mělnícím systémem. Vzhledem ke gastroprovozu školní kuchyně byl na výstupu z kuchyně zařazen lapač tuků AQUATEC OT-V-1, který chrání biologický stupeň před přetížením tuky.
Provoz řídí mikroprocesorová řídicí jednotka AQC v plně automatickém režimu s minimálními nároky na obsluhu, s optickou a zvukovou signalizací poruch. Vyčištěná voda je odváděna do jednotné kanalizace obce a dále do vodního toku Kamenice; čistírna splňuje limity dle NV č. 401/2015 Sb. pro kategorii ČOV do 500 EO a vyhovuje kategoriím I, II, III i PZV.
Použitá technologie
| Biologické čištění | Biologický reaktor AT50 ovál iPS (polypropylén, systém VFL®), nízkozatěžovaná aktivace s jemnobublinnými trubkovými elementy s polyuretanovou membránou, integrovaný dosazovací a retenční prostor; užitný objem nádrže 21,4 m³. |
|---|---|
| Integrovaná čerpací stanice | Součást reaktoru – plastový česlový koš pro mechanické předčištění, ponorné kalové čerpadlo Grundfos SEG 40.09 s mělnícím systémem (1,3 kW), řízení plovákovými spínači. |
| Předčištění tuků | Lapač tuků AQUATEC OT-V-1 (kapacita 100 jídel) na výstupu ze školní kuchyně. |
| Dmychadla | Dmychadlo JDK-500 pro biologický reaktor (30 m³/h při 200 mbar, 0,45 kW), samostatné dmychadlo pro čerpací stanici (0,076 kW). |
| Řízení a automatizace | Mikroprocesorová řídicí jednotka AQC BASIC a řídicí jednotka čerpací stanice AQC iPS, plně automatický provoz, optická a zvuková signalizace poruch. |
| Elektroinstalace | Napojení na areálový rozvaděč MŠ, instalovaný příkon 1,83 kW, denní spotřeba cca 10,7 kWh. |
Přínosy realizace
- ✓Dosluhující septik nahradila moderní čistírna s vysokou a prokazatelnou účinností čištění (návrhová účinnost pro BSK₅ > 94 %, běžně dosahovaná až 98 %).
- ✓Řešení odpovídá citlivé poloze v CHKO i CHOPAV Jizerské hory a chrání povodí Kamenice nad rámec běžných požadavků.
- ✓Kompaktní reaktor bylo možné osadit do prostoru původního septiku bez rozšiřování zastavěné plochy v areálu školky.
- ✓Plně automatický provoz s mikroprocesorovým řízením minimalizuje nároky na obsluhu – škola nepotřebuje stálý provozní personál.
- ✓Lapač tuků chrání biologický stupeň před přetížením z provozu školní kuchyně a prodlužuje životnost technologie.
- ✓Polypropylénová konstrukce reaktoru je korozivzdorná, odolná vůči agresivnímu prostředí a nevyžaduje povrchovou ochranu.
Závěrečné shrnutí
