Identifikační údaje
| Místo realizace | Radkov – místní část Dubová (k. ú. Radkov u Vítkova), okres Opava, Moravskoslezský kraj |
|---|---|
| Investor | Obec Radkov |
| Řešený objekt | Oddílná splašková kanalizace místní části Dubová |
| Projektant | VIVA PROJEKT s.r.o. |
| Generální dodavatel stavby | Grambal stavby s.r.o. |
| Dodavatel technologie a montáž | ABPLAST Group s.r.o. |
| Termín realizace | 2025 |
| Kapacita | 100 EO (1. etapa, cílová kapacita 200 EO) |
| Typ ČOV | AQUATEC AT100 ovál s kalojemem – kompaktní biologická čistírna odpadních vod |
Situace před realizací
Místní část Dubová spadá pod obec Radkov v okrese Opava, v podhůří Nízkého Jeseníku nedaleko zříceniny hradu Vikštejn. Jde o venkovské sídlo s rozptýlenou zástavbou rodinných domů podél místní komunikace.
Dubová dosud neměla soustavnou splaškovou kanalizaci ani centrální čištění odpadních vod – likvidace splašků závisela na individuálních řešeních u jednotlivých nemovitostí. Obec proto přistoupila k výstavbě nové oddílné splaškové kanalizace, která si vyžádala i odpovídající technologickou koncovku schopnou čistit splaškové vody z celé místní části na jednom místě.
Popis řešení
Čistírna AT100 ovál je koncovkou nové splaškové kanalizace místní části Dubová, navržená pro 100 ekvivalentních obyvatel jako 1. etapa cílové kapacity 200 EO. Odpadní voda natéká přes betonovou čerpací stanici s nerezovým česlovým košem, odkud ji dvě ponorná kalová čerpadla s mělnícím systémem přečerpávají do biologického reaktoru. V něm probíhá nízkozatěžovaná aktivace se systémem vertikálně protékaného labyrintu (VFL®) a jemnobublinným provzdušňováním; přebytečný kal se odvádí do kalojemu s aerobní stabilizací. Provoz řídí mikroprocesorová jednotka AQC BASIC s GSM monitoringem, vyčištěná voda odtéká přes měrný objekt do Dubového potoka.

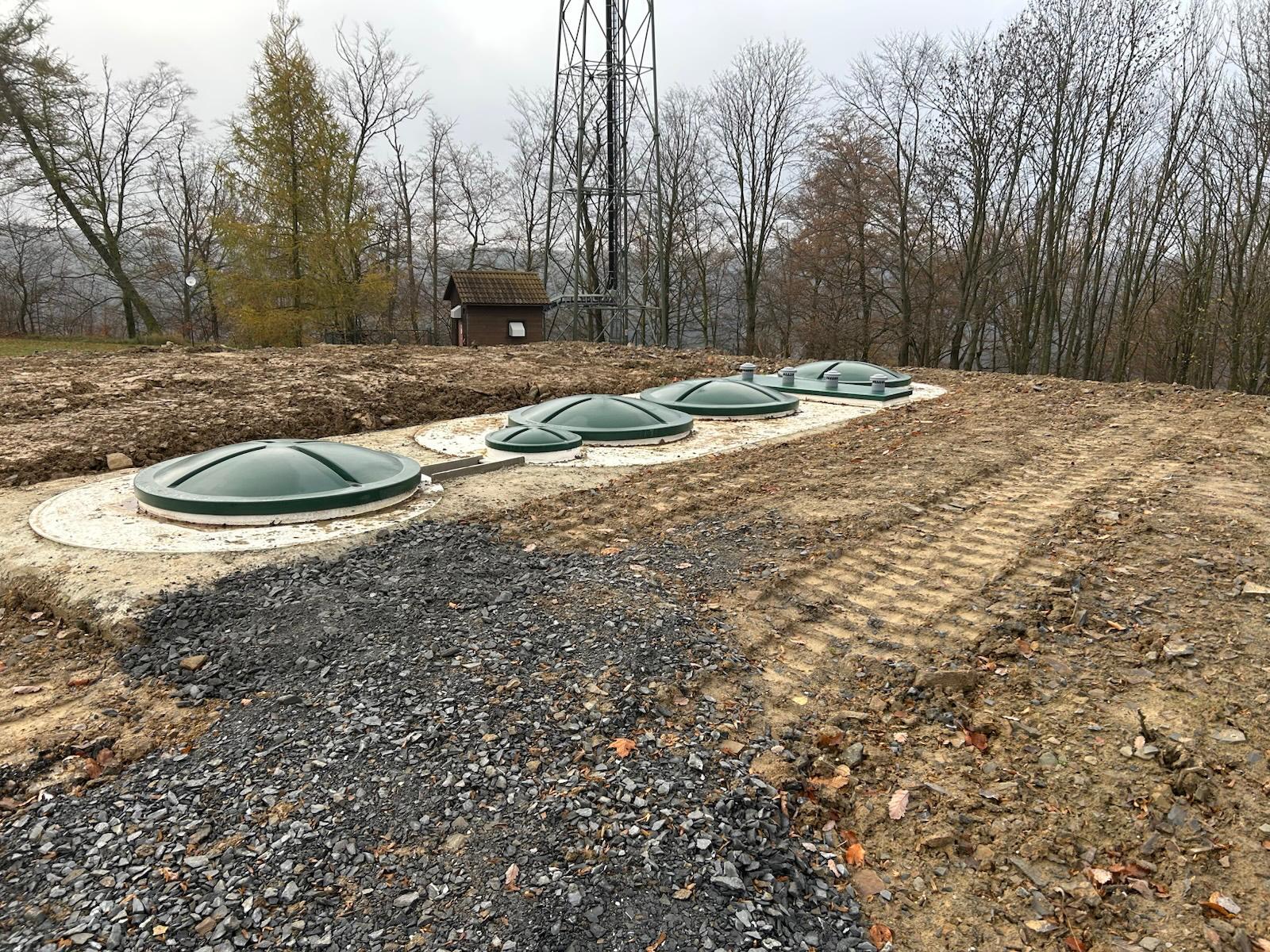

Biologický reaktor je samonosná polypropylenová nádrž o užitném objemu 25,5 m³, která v jednom tělese sdružuje mechanické předčištění, aktivační zónu, dosazovací i retenční prostor – odpadá tak potřeba samostatných stavebních objektů a zmenšuje se zábor pozemku. Interní recirkulaci a vratný kal zajišťují mamutková čerpadla, zahuštěný kal z kalojemu se odváží fekálním vozem 3–4× ročně.

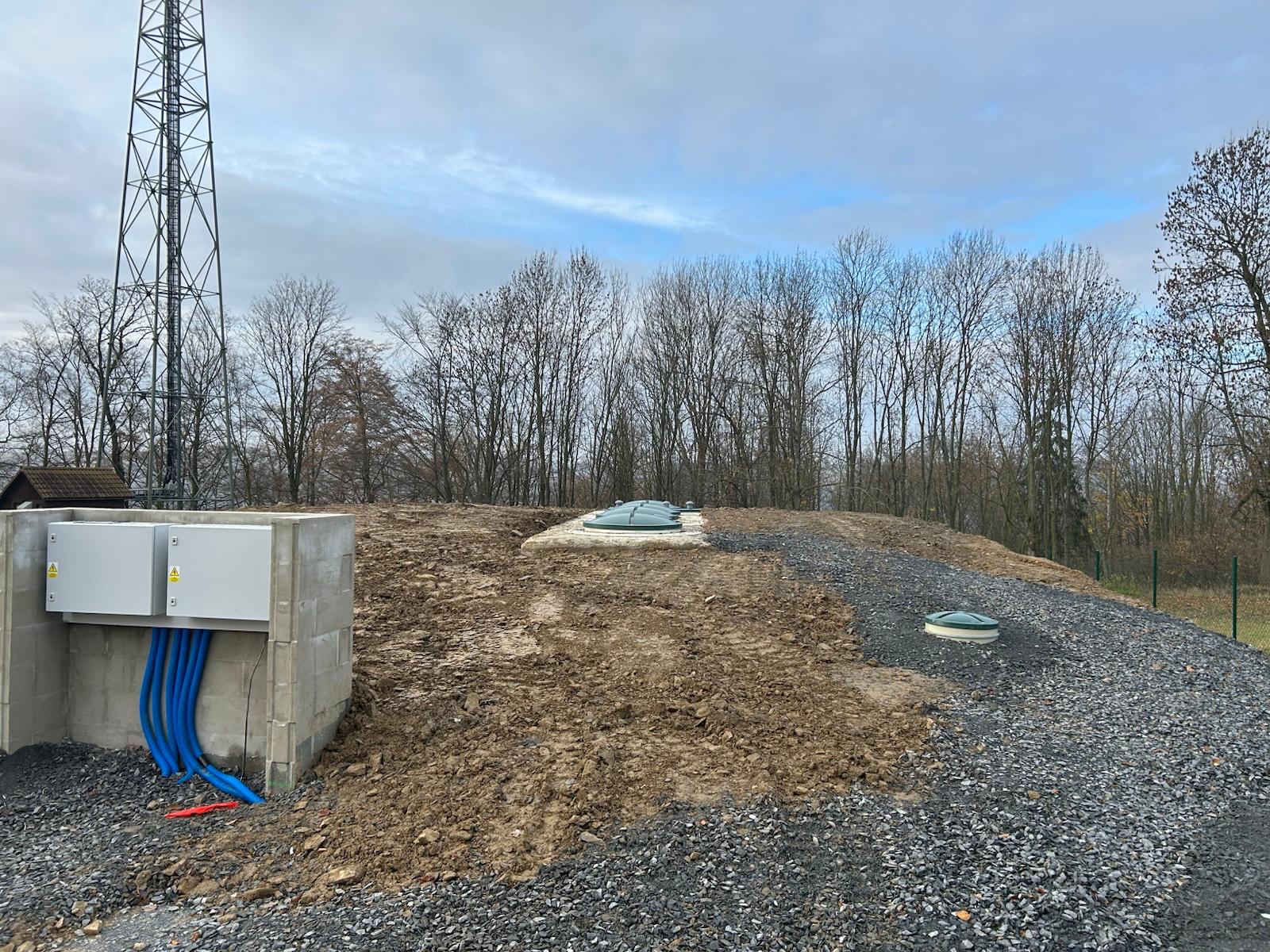

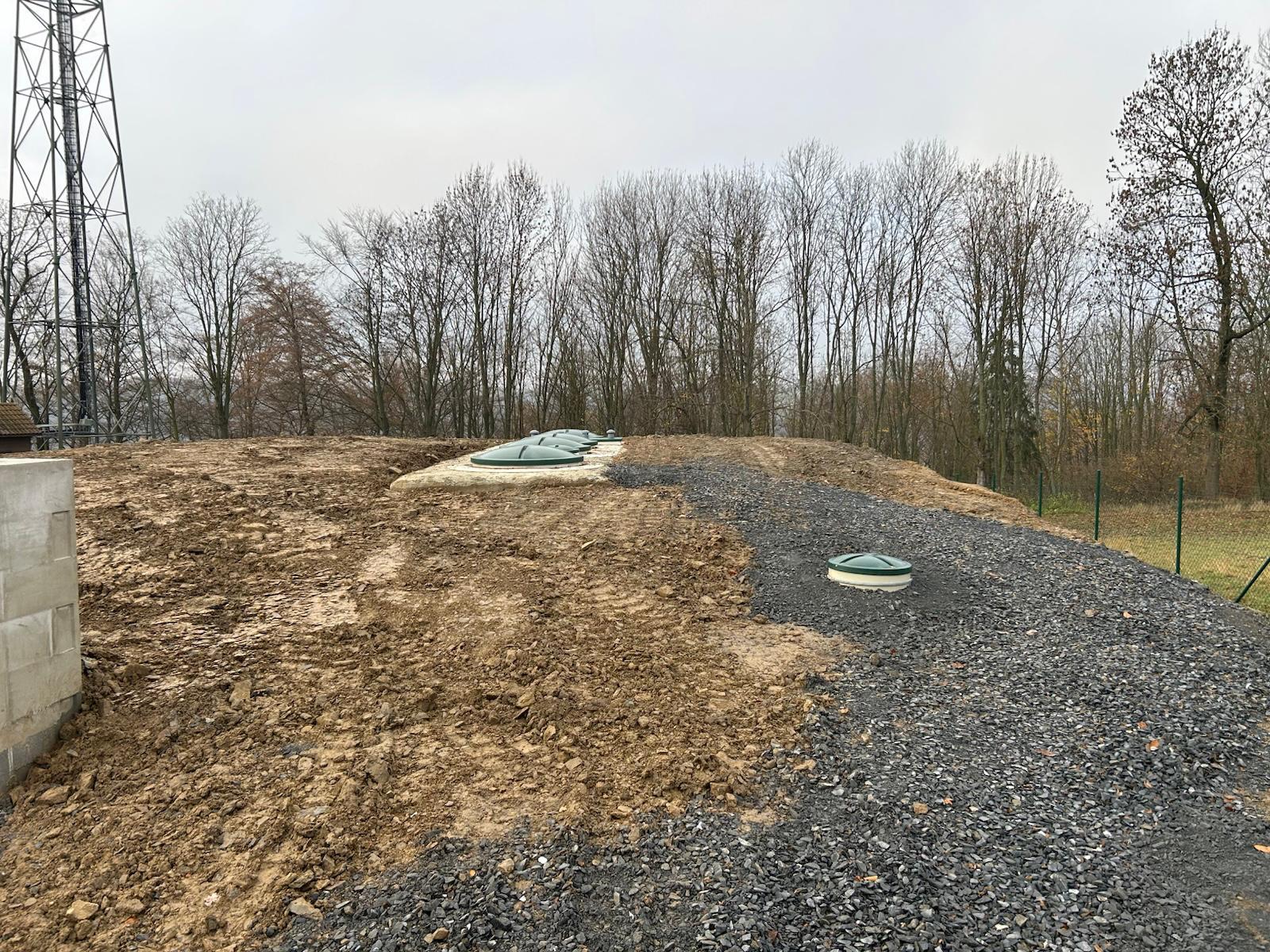

Reaktor i kalojem jsou osazeny na železobetonové základové desce se zohledněním skalního podloží v místě stavby a s ochranou betonových konstrukcí proti agresivní podzemní vodě. Stavební část a betonovou čerpací stanici realizoval generální dodavatel stavby, dodávku a montáž technologické linky včetně komplexního vyzkoušení, uvedení do provozu a zaškolení obsluhy zajistila společnost ABPLAST Group s.r.o.
Kvalita vypouštěných vod odpovídá emisním standardům dle NV č. 401/2015 Sb. pro kategorii ČOV do 500 EO; návrhová účinnost čištění přesahuje 94 % pro BSK₅.
Použitá technologie
| Čistírna odpadních vod | ČOV AQUATEC AT100 ovál s kalojemem pro 100 EO. Polypropylenová nádrž 6 410 × 2 260 × 2 500 mm, užitný objem 25,5 m³. Maximální denní průtok 15,0 m³/den. |
|---|---|

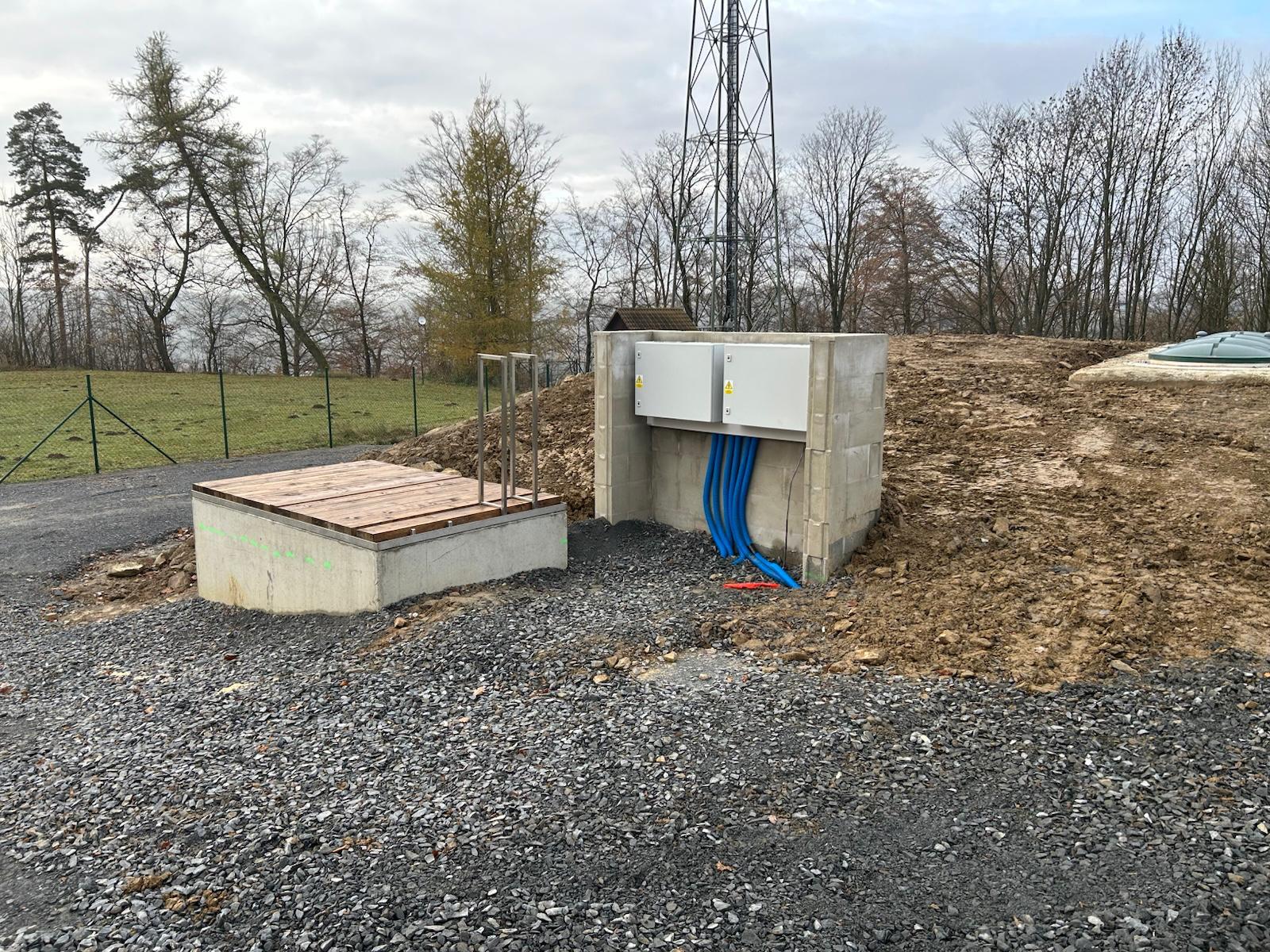

| Vstupní čerpací stanice | Betonová ČS s nerezovým česlovým košem a 2× ponorným kalovým čerpadlem s mělnícím systémem. |
| Biologický stupeň | Nízkozatěžovaná aktivace s biomasou ve vznosu, 10 komor labyrintu VFL®, jemnobublinné provzdušňování, dosazovací prostor s regulátorem průtoku. Stáří kalu 25 dnů. |
| Kalové hospodářství | Kalojem z polypropylenu, užitný objem 5,7 m³, aerobní stabilizace; odvoz fekálním vozem 3–4× ročně. |
| Dmychadla | 2× JDK-400 (48,0 m³/h při 200 mbar, 0,72 kW) pro bioreaktor, 1× EL-S-60N (0,076 kW) pro čerpací stanici. |
| Elektro a řízení | Mikroprocesorová jednotka AQC BASIC s GSM monitoringem poruch. Denní doba provzdušňování 18 h. |
| Recipient a měření | Měrný objekt s odběrným místem na odtoku, vypouštění do Dubového potoka (IDVT 10210540). Emisní limity dle NV č. 401/2015 Sb. |
Přínosy realizace
- ✓Místní část Dubová získala centrální čištění odpadních vod jako koncovku nové splaškové kanalizace – odpadla závislost na individuálních řešeních u jednotlivých nemovitostí.
- ✓Návrhová účinnost čištění přesahující 94 % pro BSK₅ chrání kvalitu vody v Dubovém potoce.
- ✓Kompaktní jednoreaktorové provedení sdružuje předčištění, aktivaci, dosazování i retenci v jedné nádrži a minimalizuje stavební zásahy i zábor pozemku.
- ✓Plně automatický provoz s mikroprocesorovým řízením a GSM monitoringem klade minimální nároky na obsluhu a umožňuje vzdálené hlášení poruch.
- ✓Polypropylenové konstrukce reaktoru i kalojemu odolávají korozi a agresivní podzemní vodě bez nutnosti povrchové ochrany.
- ✓Technologie je připravena na rozšíření kapacity na 200 EO ve 2. etapě bez zásahu do již osazené části.
