Identifikační údaje
| Místo realizace | Hrad Sovinec, obec Jiříkov (k. ú. Sovinec), okres Bruntál, Moravskoslezský kraj |
|---|---|
| Investor | Muzeum v Bruntále, příspěvková organizace |
| Dodavatel technologie a realizace | ABPLAST Group s.r.o. |
| Rok realizace | 2023 |
| Kapacita | 50 EO (max. denní průtok 7,5 m³/den, max. organické zatížení 3,0 kg BSK₅/den) |
| Typ ČOV | AT50 ovál – kompaktní biologická čistírna odpadních vod |
Situace před realizací
Hrad Sovinec je unikátní ukázkou barokní vojenské architektury s dochovanými bastiony a dělovými baštami. Jde o turisticky velmi atraktivní místo, kde se pravidelně pořádají historické akce, šermířská a divadelní vystoupení a jarmarky. Především o víkendech čelí hrad vysoké návštěvnosti, která dosahuje až 2 000 lidí. Odpadní vody zde vznikají provozem veřejných záchodů pro návštěvníky, občerstvení a zázemí kastelána i personálu hradu.
Původní způsob likvidace splaškových a dešťových vod v areálu byl nedostatečný a vyžadoval modernizaci. Řešení komplikovaly dvě okolnosti: přísná památková ochrana celého hradního komplexu, která vyžadovala citlivé začlenění nové technologie, a výrazně nárazový charakter provozu, kladoucí mimořádné nároky na vyrovnání přítoku odpadních vod.
Popis řešení

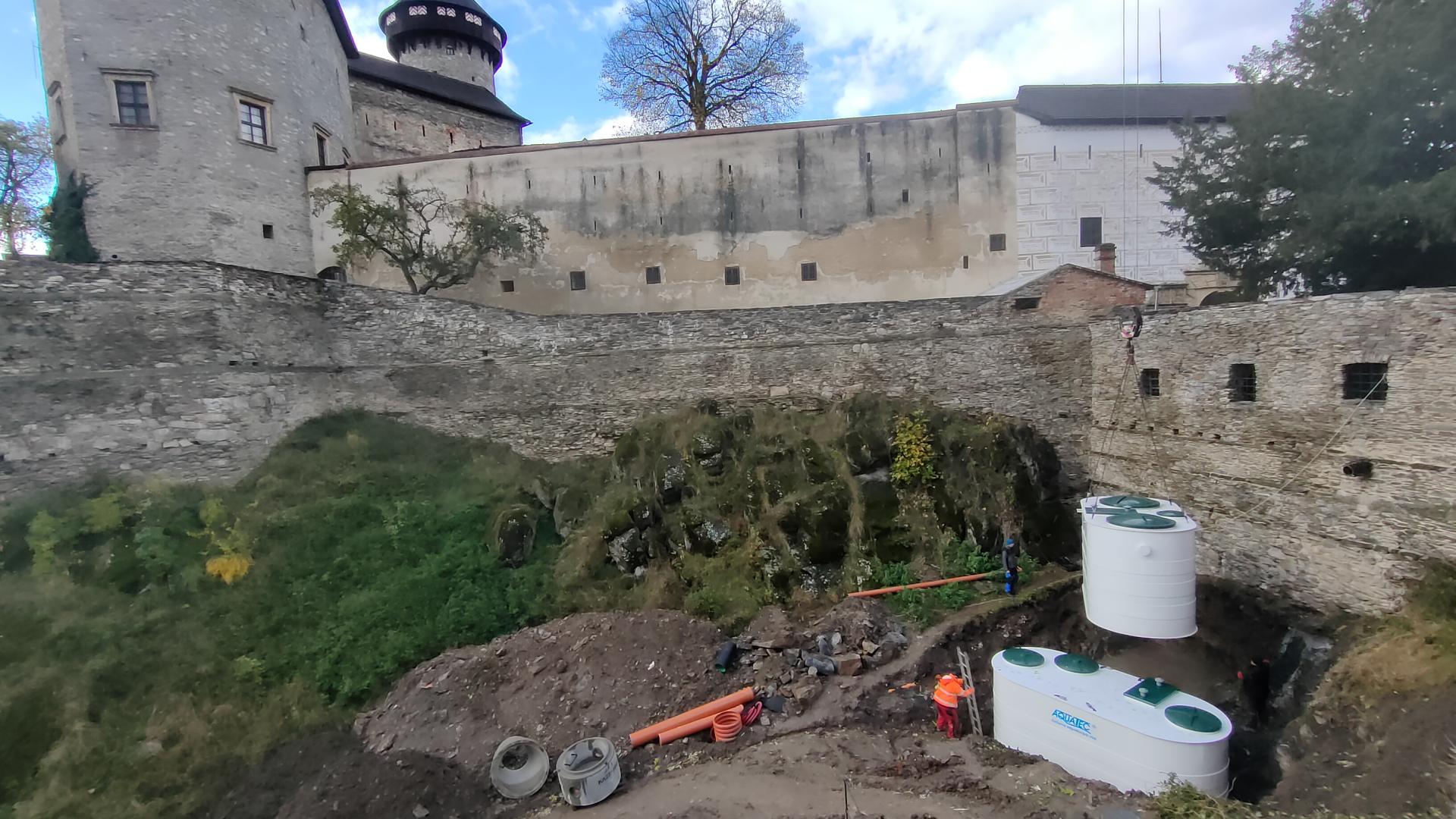

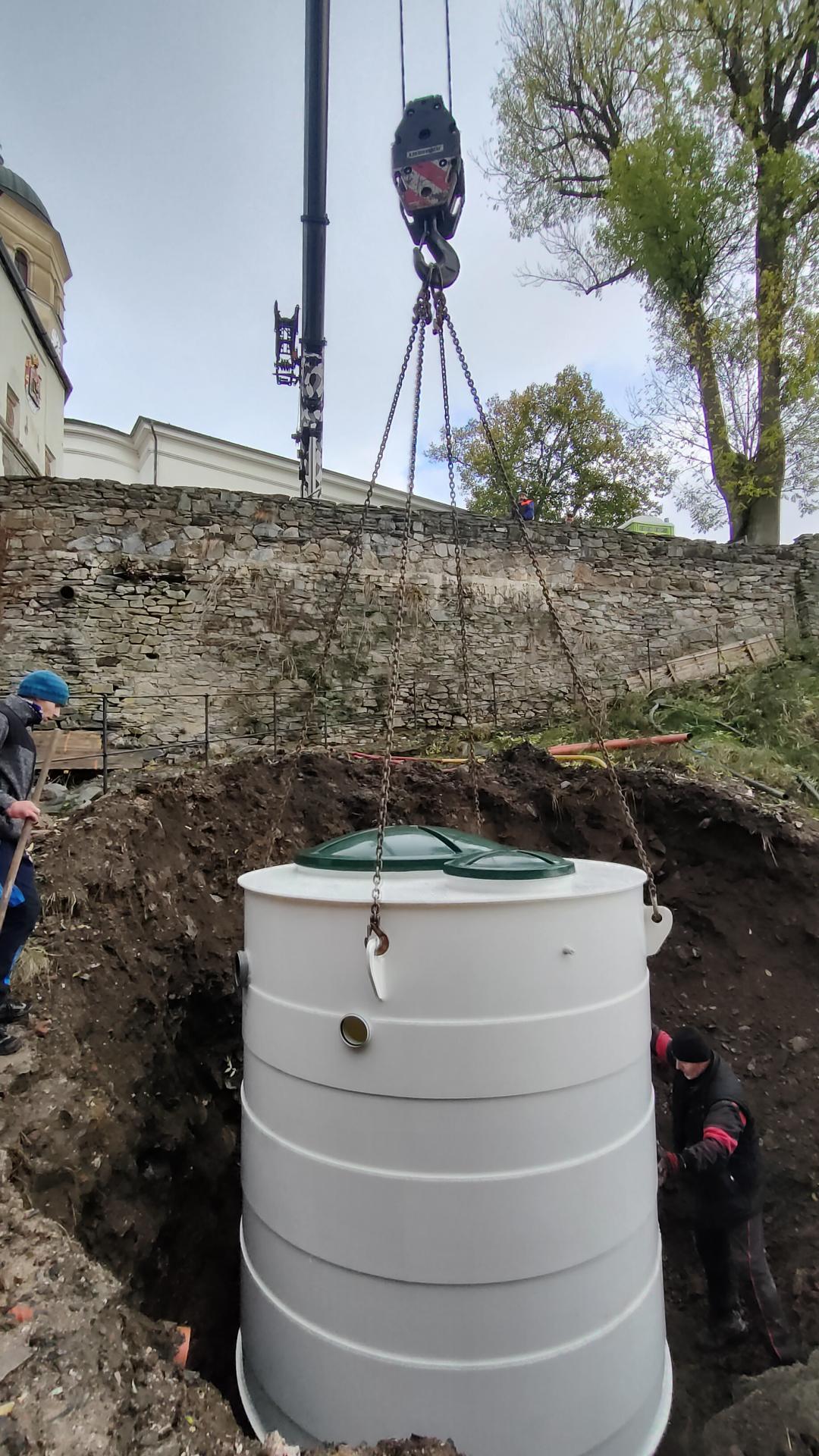

V rámci stavby byla vybudována nová splašková kanalizace v areálu hradu (včetně lapáku tuku od provozu občerstvení a kuchyně personálu) a nová dešťová kanalizace. Jádrem technologie je kompaktní biologická čistírna AT50 ovál, osazená pod hradbami hradu.
Klíčovým prvkem celého řešení je vyrovnávací (akumulační) nádrž o objemu 15 m³. Ta vyrovnává nárazový víkendový přítok – pojme až dvoudenní množství splašků – a odpadní vodu následně dvěma střídavě pracujícími čerpadly rovnoměrně a řízeně dávkuje do reaktoru s maximálním denním průtokem 7,5 m³/den. Biologický stupeň tak pracuje ve stabilním režimu bez ohledu na kolísání návštěvnosti.
V reaktoru AT50 ovál probíhá nízkozatěžovaná aktivace – voda se střídavě čistí v neprovzdušňované (denitrifikační) a provzdušňované (nitrifikační) zóně působením aktivní biomasy a jemnobublinného provzdušňování, s interní recirkulací kalu mamutkovými čerpadly a integrovaným dosazovacím prostorem. Za biologickým stupněm následuje terciární dočištění ATF filtrem, které zvyšuje kvalitu odtoku před jeho vsakováním.
Na konci technologické linky je osazen Parshallův žlab v měrné šachtě s ultrazvukovým měřením průtoku. Vyčištěná voda se následně vsakuje do vod podzemních ve vsakovacím objektu v areálu hradu (vsakovací plocha 22,1 m²); možnost vsakování potvrdil hydrogeologický posudek. Kvalita odtoku splňuje limity dle NV č. 57/2016 Sb. pro vypouštění do vod podzemních. Celá technologie je kryta ochrannou konstrukcí, jejíž provedení i barevné řešení byly navrženy tak, aby se novodobé zařízení citlivě začlenilo do památkově chráněného areálu.
Použitá technologie
| Čistírna odpadních vod | AT50 ovál – kompaktní biologická čistírna pro 50 EO, nízkozatěžovaná aktivace s jemnobublinným provzdušňováním a mamutkovou recirkulací, integrovaný dosazovací prostor. Rozměry reaktoru 4,85 × 2,26 × 2,50 m, max. denní průtok 7,5 m³/den, max. organické zatížení 3,0 kg BSK₅/den. |
|---|---|
| Vyrovnávací nádrž | Plastová podzemní akumulační nádrž o užitném objemu 15 m³ se dvěma střídavě pracujícími čerpadly. Vyrovnává nárazový přítok (pojme až dvoudenní množství splašků) a zajišťuje řízené, rovnoměrné dávkování do reaktoru – reakce na vysokou víkendovou návštěvnost hradu. |
| Lapák tuku | Mechanické předčištění tukových odpadních vod z provozu občerstvení a kuchyně personálu (dle EN 1825-2) před vstupem do biologické části. |
| Terciární dočištění | ATF filtr pro dočištění odtoku a zvýšení kvality vyčištěné vody před jejím vsakováním. |
| Měření odtoku | Parshallův žlab v měrné šachtě s ultrazvukovým měřením průtoku – průkazné měření objemu vypouštěných vyčištěných vod. |
| Likvidace vyčištěné vody | Vsakování předčištěných odpadních vod do vod podzemních ve vsakovacím objektu v areálu hradu (vsakovací plocha 22,1 m²). Limity dle NV č. 57/2016 Sb., návrhová účinnost čištění pro BSK₅ ~98 %. |
| Krycí konstrukce | Ochranná konstrukce technologie z kompozitních profilů s matným nátěrem a dřevěnou pochozí podlahou, přizpůsobená požadavkům památkové péče; plošina zároveň slouží jako prostor pro kulturní představení. |
Přínosy realizace
- ✓Řešení respektuje památkovou hodnotu areálu – technologie je skryta pod krycí konstrukcí, která navíc slouží jako plošina pro kulturní představení.
- ✓Vyrovnávací nádrž zvládá nárazovou víkendovou špičku (až 2 000 návštěvníků), takže biologický stupeň pracuje ve stabilním režimu s maximální účinností čištění.
- ✓Vysoká účinnost čištění (návrhově BSK₅ ~98 %) při vsakování do podzemních vod dle přísnějších limitů NV č. 57/2016 Sb.
- ✓Lapák tuku chrání biologii před přetížením mastnotami z gastroprovozu a prodlužuje životnost technologie.
- ✓Terciární dočištění ATF filtrem zvyšuje kvalitu odtoku před jeho vsakováním do místního prostředí.

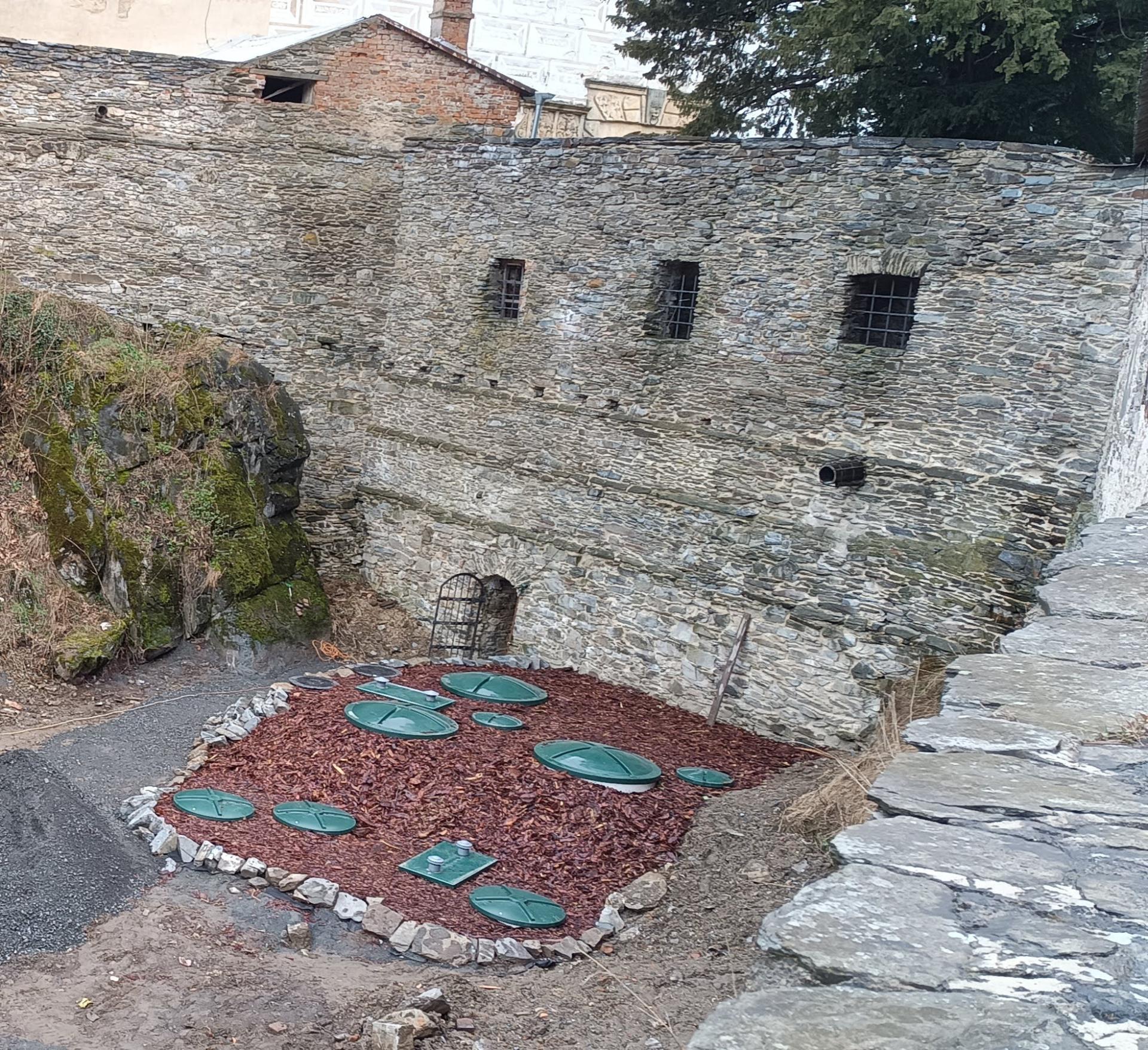

- ✓Kompaktní podzemní provedení minimalizovalo stavební zásah do citlivého historického prostoru a provoz klade minimální nároky na obsluhu.
Závěrečné shrnutí
